A Döntött egytengelyű napelemes nyomkövető rendszerlehetővé teszi, hogy a fotovoltaikus modulok egyetlen ferde tengely körül forogjanak, segítve a nap felé eső kedvezőbb szög fenntartását egész nap. A rögzített dőlésszögű rögzítéshez képest ez a megközelítés növelheti a modulok által kapott napsugárzást, miközben megőrzi a kéttengelyes követésnél egyszerűbb mechanikai architektúrát. Ez a cikk elmagyarázza, hogyan működik a döntött tengelyű követés, milyen projektkihívásokkal foglalkozik, hogyan befolyásolják a rendszerelemek a teljesítményt, és mit kell figyelembe venniük a mérnököknek és a projektfejlesztőknek, amikor megbízható nyomkövetési megoldást terveznek. Ezenkívül megvizsgálja a telepítési feltételeket, a szerkezeti tervezést, a szabályozási stratégiákat, a karbantartást, az energiahozamot és a projekt hosszú távú értékét.
A napelemes fotovoltaikus modulok a napfény elektromos energiává alakításával termelnek áramot. A modult elérő hasznos napsugárzás mennyisége azonban folyamatosan változik, ahogy a nap mozog az égen. A fix dőlésszögű PV szerkezet egy előre meghatározott tájolást tart fenn, ami azt jelenti, hogy a Naphoz viszonyított szöge csak bizonyos időszakokban optimális.
Ez gyakorlati kihívás elé állítja azokat a fejlesztőket, akik a teljesen kéttengelyes nyomkövető rendszer bonyolultságának bevezetése nélkül szeretnék növelni az energiatermelést. ADöntött egytengelyű napelemes nyomkövető rendszerEzt a rést úgy kezeli, hogy lehetővé teszi a PV-tömb egy ferde tengely körüli forgását.
Az egytengelyes nyomkövetést már széles körben alkalmazzák a fotovoltaikus alkalmazásokban, különösen a nagyobb napelemes berendezésekben. A kutatások kimutatták, hogy az egytengelyes rendszerek jelentős energianövekedést biztosítanak a rögzített dőlésszögű rendszerekhez képest, bár a tényleges nyereség erősen függ a szélességtől, az időjárástól, a rendszer geometriától, az árnyékolástól és a működési feltételektől. :contentReference[oaicite:0]{index=0}
A döntött tengelyes konfiguráció egy másik tervezési változót ad hozzá: a forgástengely ferde, nem pedig teljesen vízszintes vagy függőleges. Ez a geometria különösen hasznos lehet, ha a projekt helyszíne, szélessége, domborzata és a kívánt szoláris pálya előnyössé teszi a ferde tengelyt.
A Döntött egytengelyű napelemes nyomkövető rendszer egy fotovoltaikus szerelőszerkezet, amelyben a napelem modulok egy tengely körül forognak, amely a vízszintes talajfelülethez képest szöget zár be.
A rögzített PV-szerelvényekkel ellentétben a modulok nincsenek állandóan egy irányban rögzítve. Egy motoros meghajtó mechanizmus változtatja a szöghelyzetüket napközben a követési stratégia szerint. A kéttengelyes nyomkövetőtől eltérően azonban a rendszer csak egy forgási szabadságfokot használ.
A szakirodalom általában a döntött egytengelyű nyomkövetőt olyan rendszerként írja le, amelynek forgástengelye vízszintes és függőleges között van. A tengely dőlésszöge a földrajzi elhelyezkedés, a szoláris geometria, a szerkezeti követelmények és a projekt céljai szerint választható meg. :contentReference[oaicite:1]{index=1}
Az alapkoncepció a következőképpen foglalható össze:
A működési elv egyértelmű: a nyomkövető megváltoztatja a PV-tömb tájolását, hogy a modulok a nap különböző szakaszaiban kedvezőbb szögben kapják meg a napfényt.
Egy tipikus rendszer egy szerkezeti tengellyel kezdődik, amelyet alapok és csapágyszerelvények támasztanak alá. A PV modulokat nyomatékcsőre vagy azzal egyenértékű szerkezeti gerendára kell szerelni. Ezután egy motor és egy sebességváltó mechanizmus forgatja a tömböt a ferde tengely körül.
A vezérlő programozott napelem-pozíció számításokat, időinformációkat, földrajzi koordinátákat, érzékelőket vagy ezek kombinációját használhatja. A nyomkövetési stratégia ezután meghatározza a tömb megfelelő pozícióját.
A döntött tengelyű követéssel kapcsolatos kutatások kimutatták, hogy a ferde tengely körüli optimalizált forgatás bizonyos alternatív követési módszerekhez képest javíthatja az energiakivonást, különösen meghatározott szélességi és időjárási körülmények között. :contentReference[oaicite:2]{index=2}
A követést azonban nem szabad univerzális százalékos növekedésnek tekinteni. A tényleges energia haszon a teljes projektkörnyezettől függ. Egy jól megtervezett nyomkövetőnek figyelembe kell vennie a nappályát, a terepet, a modulkonfigurációt, a sortávolságot, az árnyékolást, a szélviszonyokat és a működési stratégiát.
A megbízható dönthető egytengelyű napelemes nyomkövető rendszer több, mint egy forgó keret. A mechanikus, elektromos, szerkezeti és vezérlőelemeknek együtt kell működniük.
| Összetevő | Elsődleges funkció | Kulcsfontosságú szempont |
|---|---|---|
| Támogatási struktúra | Támogatja a PV modulokat és elosztja a szerkezeti terhelést | Szilárdság, merevség, korrózióállóság |
| Ferde tengely | Meghatározza a forgási geometriát | Tengelyszög, beállítás, merevség |
| Hajtás Motor | Forgó mozgást biztosít | Nyomaték, megbízhatóság, fogyasztás |
| Sebességváltó vagy forgó hajtás | Motoros erőt ad át a szerkezetnek | Terhelhetőség és mechanikai tartósság |
| Vezérlő | Kiszámítja és kezeli a követési pozíciókat | Pontosság, kommunikáció, vezérlési logika |
| Pozíció visszajelzés | Megerősíti a tömb tényleges pozícióját | Pontosság és hibafelismerés |
| Alapítvány | Átviszi a szerkezeti terheléseket a talajra | Talajviszonyok, terhelések, beépítési mód |
| Biztonsági rendszer | Megvédi a nyomkövetőt abnormális körülmények között | Szélvédelem, határértékek, vészhelyzeti szabályozás |
A nyomkövető technológia telepítésének legfontosabb oka a modul felülete és a beérkező napfény közötti kapcsolat javítása. A napközbeni mozgással a tömb több közvetlen napsugárzást képes felfogni, mint egy álló szerkezet megfelelő körülmények között.
A döntött egytengelyes követéssel kapcsolatos kísérleti kutatások mérhető energianövekedésről számoltak be a rögzített rendszerekhez képest, ugyanakkor azt is kimutatták, hogy a teljesítmény jelentősen változik az időjárási viszonyoktól függően. :contentReference[oaicite:3]{index=3}
A kéttengelyes nyomkövető két dimenzióban tudja követni a napot, de ehhez további mechanikus mozgásra, kezelőszervekre és alkatrészekre van szükség. Az egytengelyes nyomkövető egy fokú mozgást biztosít, potenciálisan egyszerűbb mechanikai architektúrát hozva létre.
Ez az egyensúly a további energiaelnyelés és a mechanikai bonyolultság között vonzóvá teszi az egytengelyes nyomkövetést számos nagyobb PV projekt számára.
A ferde forgástengely a projekt geometriájának megfelelően konfigurálható. Ez értékes lehet olyan helyszíneken, ahol a hagyományos vízszintes nyomkövetési elrendezés nem a legmegfelelőbb megoldás.
A lejtős vagy bonyolult terepet érintő projekteknél a szerkezeti tervezés különösen fontossá válik. A nyomkövetőt a tényleges helyszíni feltételek alapján kell megtervezni, nem pedig egyszerűen szabványos konfigurációt alkalmazni.
Tanulmányok kimutatták, hogy az optimalizált egytengelyes követés növelheti az éves napenergia-gyűjtést a rögzített PV konfigurációkhoz képest. Egy új, ferde tengelyű szerkezetről közzétett elemzés szerint az éves beeső sugárzás a modellezett kéttengelyes referenciarendszer 96,40%-ának felel meg a vizsgálati körülmények között. :contentReference[oaicite:4]{index=4}
Ezt az eredményt inkább meghatározott feltevések alapján végzett kutatási eredményként kell értelmezni, nem pedig egyetemes teljesítménygaranciát. A projekt-specifikus szimuláció továbbra is elengedhetetlen.
A napelemes projektek fejlesztői gyakran szembesülnek egymással versengő követelményekkel: magasabb energiahozam, ésszerű tőkebefektetés, korlátozott karbantartás, nehéz terep, változó időjárás és hosszú élettartam.
| Tényező | Fix-dőlésszögű PV | Döntött egytengelyű követés |
|---|---|---|
| Modul Mozgás | Egyik sem | Egy forgástengely |
| Mechanikai összetettség | Alacsony | Mérsékelt |
| Energiagyűjtés | Rögzített tájolás határozza meg | Megfelelő napsugárzási körülmények között javítható |
| Karbantartás | Általában korlátozott | Megköveteli a mozgó alkatrészek ellenőrzését |
| Vezérlőrendszer | Minimális | Kívánt |
| Időjárás elleni védelem | Passzív szerkezeti tervezés | Tartalmazhat automatikus védelmi pozicionálást |
| A webhely alkalmazkodóképessége | Magas a hagyományos terepre | Speciális terephez és geometriához tervezhető |
A helyes megoldás tehát a projekt műszaki és pénzügyi céljaitól függ. A nyomon követés komponenseket és telepítési követelményeket ad hozzá, így a többletenergia-hozamot a hozzáadott tőke, karbantartási és üzemeltetési követelményekhez kell viszonyítani.
A szélesség nagyban befolyásolja a Nap látszólagos mozgását. A tengelydőlés és a követési algoritmust ezért a projekt tényleges helye szerint kell megtervezni, nem pedig közvetlenül egy másik telepítésről másolni.
A napelemes nyomkövető szerkezetek évekig működnek a szabadban, és ellenállniuk kell a szélnek, esőnek, hőmérséklet-változásoknak és egyéb környezeti terheléseknek. A szél különösen fontos, mert a PV-tömb nagy aerodinamikai felületként működhet.
A szerkezeti tervezésnek értékelnie kell a modul tömegét, a szélnyomást, az alapkapacitást, a meghajtó nyomatékát, az elhajlást, a csatlakozási szilárdságot és a dinamikus viselkedést.
Az alapítvány a nyomkövető terheit a talajba viszi. A talaj teherbíró képességét, a geológiai adottságokat, a talajvizet, a telepítési berendezéseket és a helyi építési gyakorlatot ezért az alapozási terv véglegesítése előtt figyelembe kell venni.
A követési pontosság befolyásolja a PV tömb tájolását. A túlzott helymeghatározási hibák csökkenthetik a követés várható előnyeit, míg a szükségtelenül agresszív pontossági követelmények növelhetik a rendszer bonyolultságát.
Egy praktikus vezérlőrendszernek egyensúlyban kell lennie a követési pontossággal, a motor működésével, az energiafogyasztással, az alkatrészek kopásával és a helyszíni körülményekkel.
A szomszédos sorok árnyékot vethetnek egymásra, amikor alacsony a nap. A nyomkövetési stratégia visszalépési logikát tartalmazhat, hogy csökkentse a sorok közötti árnyékolást bizonyos időszakokban.
Ez különösen fontos a nagy fotovoltaikus erőművekben, ahol több száz vagy több ezer modul működhet párhuzamosan.
A szélvédelmet a mechanikai és vezérlési tervezés kezdetétől figyelembe kell venni. A nyomkövető elmozdulhat egy előre meghatározott tárolási pozícióba, ha a szélviszonyok meghaladnak egy meghatározott küszöböt.
A tényleges tárolási stratégiát szerkezeti számításokkal, helyi széladatokkal, a nyomkövető geometriájával és a gyártó műszaki specifikációival kell meghatározni.
Döntött egytengelyű napelemes nyomkövető rendszer megfontolható számos fotovoltaikus projektben, ahol a további energiagyűjtés és a helyszíni adaptálhatóság indokolja a további mechanikai rendszert.
Minden egyes alkalmazás alkalmasságát helyspecifikus tervezéssel, napelem-elemzéssel, szerkezeti felméréssel és pénzügyi modellezéssel kell ellenőrizni.
Mivel a nyomkövető rendszer mozgó alkatrészeket tartalmaz, a karbantartási tervezést a telepítés előtt el kell kezdeni. A rendszeres ellenőrzéssel még azelőtt azonosíthatók a problémák, mielőtt azok komoly hibákká válnának.
A megbízható működést nem csak egy komponens határozza meg. A szerkezeti tervezés, az anyagválasztás, a hajtástechnika, a vezérlő minősége, a beépítési pontosság és a karbantartási eljárások egyaránt hozzájárulnak a rendszer végső teljesítményéhez.
A döntött egytengelyes nyomkövetési megoldás alkalmazása előtt a projektcsapatoknak meg kell vizsgálniuk a következő kérdéseket:
Ezek a kérdések segítenek átalakítani a nyomkövető kiválasztását a termék-összehasonlításból egy teljes projektmérnöki döntéssé.

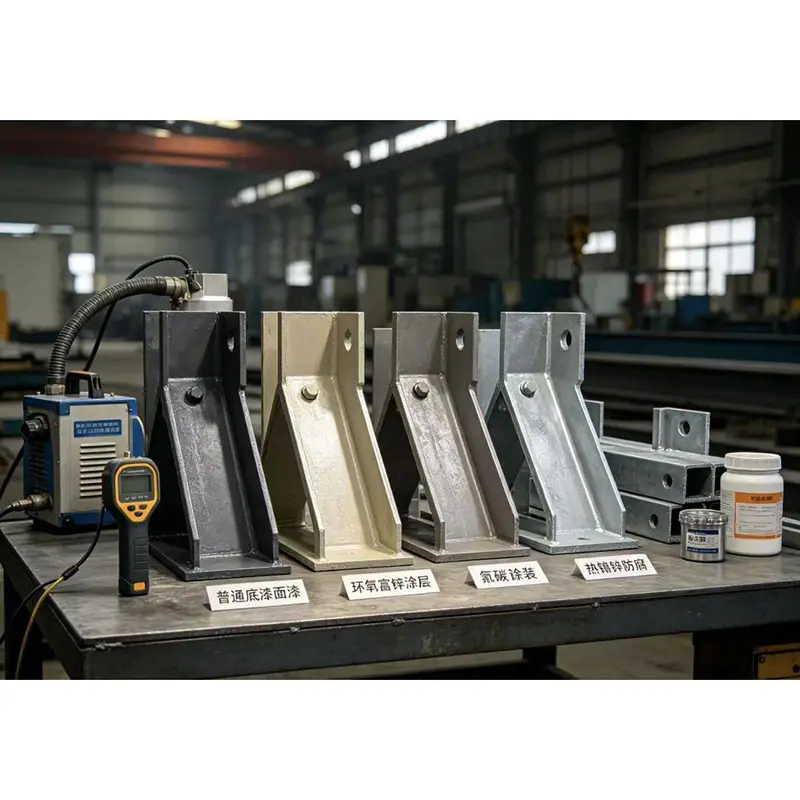

A napenergia-követési projekteknél a szerkezeti anyagok a rendszer hosszú távú teljesítményének elengedhetetlen részét képezik. A tartószerkezetnek megfelelő mechanikai szilárdsággal kell rendelkeznie a méretstabilitással, a korrózióállósággal, a gyártási konzisztenciával és a telepítési környezettel való kompatibilitással.
Guojian Steel (Tianjin) Co., Ltd.acéllal kapcsolatos beszállítói partnernek tekinthető, amikor a napelemes nyomkövető gyártók és projektintegrátorok értékelik a szerkezeti anyagszükségleteket. A nyomkövető alkalmazásoknál az anyagválasztást össze kell hangolni a végső szerkezeti tervvel, a terhelési feltételekkel, a felületkezelési követelményekkel, a csatlakozási módszerrel és a várható szolgáltatási környezettel.
A nemzetközi fotovoltaikus projekteknél az anyagspecifikációk és a gyártási minőség egységessége különösen fontos, mivel a nyomkövető szerkezetek számos, egymással összefüggő alkatrészt tartalmazhatnak. A megfelelő anyagdokumentáció és minőség-ellenőrzés elősegítheti a kiszámíthatóbb gyártást és telepítést.
A megdöntött egytengelyű napelemes nyomkövető egy fotovoltaikus rögzítőrendszer, amely a napelem-modulokat egy, a vízszintes talajhoz képest ferde tengely körül forgatja. A rendszer egy forgási szabadságfokkal követi a napot.
A fix rögzítési rendszer egy irányban tartja a modulokat, míg a megdöntött nyomkövető megváltoztatja a modul szögét működés közben. Ez a mozgás növelheti a napenergia-gyűjtést megfelelő helyszíni és időjárási körülmények között.
Bizonyos lejtős vagy összetett helyekre tervezhető, de az alkalmasság függ a terep geometriától, az alapozási viszonyoktól, a nyomkövető kialakításától, a sorok elrendezésétől és a szerkezeti terheléstől. Helyszínspecifikus mérnöki értékelés szükséges.
A követés növelheti az energiagyűjtést egy rögzített rendszerhez képest, de a tényleges javulás a helytől, a napsugárzástól, az időjárástól, a nyomkövető geometriától, az árnyékolástól, a szabályozási stratégiától és a rendszer rendelkezésre állásától függ. A publikált kísérleti és szimulációs tanulmányok egy univerzális százalék helyett inkább meghatározott feltételek mellett mutatnak növekedést. :contentReference[oaicite:5]{index=5}
A ferde tengely megváltoztatja a tömb mozgásának geometriáját, és megfelelőbb követési pályát biztosíthat bizonyos helyekhez és projektkonfigurációkhoz. A tengely dőlését szoláris geometriával és műszaki elemzéssel kell meghatározni.
A fő alkatrészek általában a szerkezeti támaszt, a ferde forgástengelyt, a csapágyakat, a hajtómotort, a sebességváltót vagy a forgószerkezetet, a vezérlőt, a helyzet-visszacsatoló rendszert, az alapozást, a vezetékeket és a biztonsági mechanizmusokat tartalmazzák.
Igen. Mivel a rendszer mozgó mechanikai alkatrészeket tartalmaz, javasolt a hajtások, csapágyak, kötőelemek, szerkezeti csatlakozások, elektromos berendezések, vezérlőrendszerek és védelmi funkciók rendszeres ellenőrzése.
Nem. A projekt alkalmassága függ a napenergia-erőforrástól, a földrajzi szélességtől, a terepviszonyoktól, a szélviszonyoktól, a talaj konfigurációjától, a szerkezeti követelményektől, a telepítési költségektől, a karbantartási képességektől és a várható energiahozamtól. A rendszer kiválasztása előtt el kell végezni egy projektspecifikus értékelést.
A Döntött egytengelyű napelemes nyomkövető rendszergyakorlati megközelítést kínál a fotovoltaikus modulok dinamikus napsugárzásának növelésére, miközben megtartja az egyetlen forgási mechanizmust. A ferde tengelye további rugalmasságot biztosít a rendszer geometriájában, és előnyös lehet kiválasztott helyeken és terepviszonyokhoz.
A technológia értéke azonban nem pusztán a mozgáskövetésből fakad. A sikeres projektek összehangolt döntéseket igényelnek, amelyek kiterjednek a szoláris geometriára, a szerkezeti szilárdságra, az alapozás tervezésére, a hajtástechnikára, az irányítási algoritmusokra, az árnyékoláskezelésre, a szélvédelemre, az anyagminőségre, a beépítési pontosságra és a hosszú távú karbantartásra.
A fejlesztők és a mérnöki csapatok számára a leghatékonyabb megközelítés az, ha a teljes rendszert a tényleges helyszínhez viszonyítják, ahelyett, hogy egy általános energianyereség-adatra támaszkodnának. Megfelelő műszaki és kiváló minőségű szerkezeti anyagokkal az egytengelyes nyomkövetés a megbízható és produktív fotovoltaikus telepítés fontos részévé válhat.
A megfelelő szerkezeti anyagok kiválasztása fontos lépés egy tartós fotovoltaikus nyomkövető rendszer felépítése felé. Ha napelemes nyomkövető projektet fejleszt, és megbízható acélanyagokra van szüksége, vagy szeretné megvitatni a projektspecifikus szerkezeti követelményeket,lépjen kapcsolatba velünkatGuojian Steel (Tianjin) Co., Ltd.hogy megvitassák az alkalmazást, az anyagspecifikációkat és a szállítási követelményeket.
