A vezetősínek a fotovoltaikus (PV) rögzítőrendszerek alapvető teherhordó alkatrészei, elsősorban a napelem modulok rögzítésére és elrendezésére szolgálnak; jellemzően rögzítőelemekkel, például bilincsekkel és csavarokkal együtt használatosak. Átfogó sín termékcsaládunk két fő anyagtípust tartalmaz – acélt (tűzi horganyzott és cink-alumínium-magnézium ötvözet) és alumíniumötvözetet –, és különféle keresztmetszeti profilokat foglal magában, beleértve a H-síneket, bordázatlan síneket és egyedi alakú síneket. Ezek a sínek viselik a PV-modulok terhelését, és erőket adnak át a rögzítőoszlopokra vagy a tetőalapokra. Alkalmasak elosztott PV telepítésekhez színes acél cseréptetőkre és lapos betontetőkre, valamint napelemes kocsibeállókra és bizonyos földre szerelt PV erőművekre.
A vezetősínek különféle anyagokból – például alumíniumötvözetből, Zn-Al-Mg ötvözetből és tűzihorganyzott acélból – állnak rendelkezésre, hogy megfeleljenek a különféle projektkörülményeknek, beleértve a szárazföldi és tengerparti helyszíneket, a magas sótartalmú környezeteket, a tetőterhelési korlátozásokkal rendelkező helyszíneket és a nagy fesztávú erőműveket.

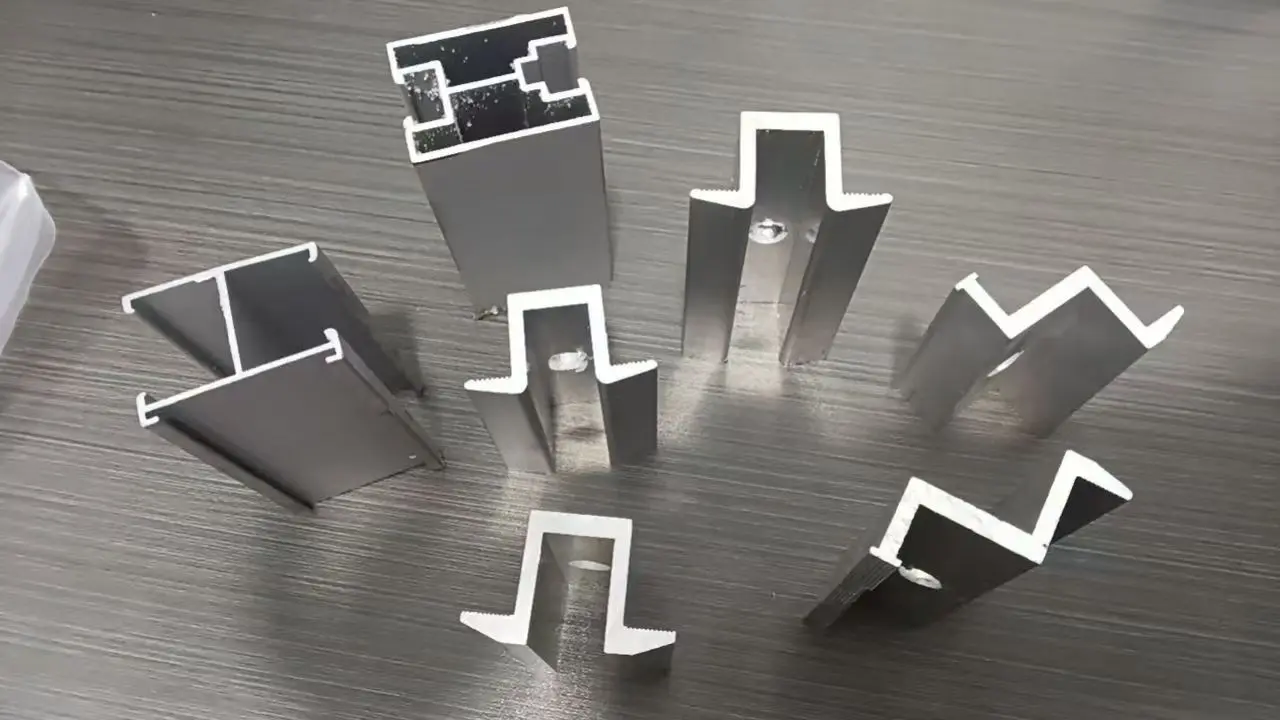

Szabványos C, H és U alakú profilokat, könnyű bordázatlan profilokat és egyedi, nem szabványos formákat tartalmaz, biztosítva a kompatibilitást mind a hagyományos projektekkel, mind a speciális utólagos felszerelési alkalmazásokkal.
Támogatja a fix hosszúságú vágást, CNC lyukasztást és egyedi profilmegmunkálást. Nem korlátozódunk a szokásos késztermékekre, és tudunk olyan alkatrészeket gyártani, amelyek megfelelnek a konkrét projektrajzi követelményeknek.
A vezetősínek, bilincsek (közép/vég bilincsek), rozsdamentes acél rögzítők és földelő alkatrészek házon belül készülnek. Ez biztosítja a profilok és tartozékok közötti magas fokú kompatibilitást, minimalizálva a helyszíni összeszerelési hibákat.
A szabványos specifikációk raktáron vannak a gyors szállítás érdekében; gyárunk évi 200 000 tonna kapacitással büszkélkedhet, amely GW méretű erőművek ömlesztett ellátását képes kezelni.
Kiküszöböli az alumínium- és acélgyáraktól elkülönített beszerzés szükségességét. A sínek és a hozzáillő tartozékok teljes választékát biztosítjuk, ésszerűsítve a teljes beszerzési folyamatot.
| Paraméter elem | Műszaki előírás |
| Választható alapanyagok | 6063-T5 alumíniumötvözet / S350GD Zn-Al-Mg acélszalag / Q355 tűzihorganyzott acél |
| Felületkezelés | Eloxálás / Zn-Al-Mg bevonat / Tűzihorganyzás |
| Fő szakasztípusok | H-típusú, C-típusú, U-típusú, könnyű vasalatlan, egyedi speciális alakú profilok |
| Profilfal vastagsága | Alumínium ötvözet: 1,2-2,0 mm; Acél: 1,0-1,5 mm (testreszabható) |
| Szabványos szállítási hossz | 4m, 6m; egyedi vágás bármilyen hosszúságú elérhető |
| Kompatibilis modulok | Monokristályos, PERC, TOPCon PV modulok teljes választéka |
| Támogató tartozékok | Középső bilincsek, végbilincsek, rozsdamentes acél rögzítők, földelő alkatrészek |
| Alkalmazási forgatókönyvek | Színes acél cseréptetők, betontetők, földre szerelt erőművek, napelemes kocsibeállók, felújított speciális formájú PV projektek |
| Alkalmazandó szabványok | GB kínai szabvány, EN európai szabvány; anyagbizonyítványok állnak rendelkezésre |
Az anyagminőséget minden vezetősín tételnél ellenőrzik, hogy ne kerüljenek felhasználásra újrahasznosított vagy szennyezett anyagok;
A mérettűrés ellenőrzése és az eloxált bevonat vastagságának helyszíni ellenőrzése biztosítja, hogy a felületkezelés megfeleljen a szabványoknak;
3. A profilokhoz tartozó mechanikai tulajdonságjelentések kérésre rendelkezésre állnak;
4. Harmadik féltől származó tesztjelentések (pl. TUV, SGS) biztosíthatók a tengerentúli projektek ajánlattételi és vámáru-nyilatkozatai követelményeinek teljesítése érdekében.
Segítünk a vezetősínek modellválasztásában a projektspecifikus szél- és hóterhelések, a tetőviszonyok és a helyi éghajlat alapján; fizikai minták küldhetők az anyag, a keresztmetszet és a felületi minőség ellenőrzésére; projekt ajánlattételi dokumentációt biztosítunk, beleértve a termékleírásokat és a tesztjelentéseket; tengerentúli ügyfelek számára a helyi szabványokhoz szabott ajánlásokat kínálunk.
Egyedi megrendelésekhez feldolgozási rajzokat állítunk elő az ügyfél bejelentkezéséhez a gyártás megkezdése előtt; a gyártás során fényképeket vagy videókat biztosítunk a nyersanyag-ellenőrzésről, a profilfeldolgozásról és a késztermék helyszíni ellenőrzéséről, így az ügyfelek nyomon követhetik az előrehaladást; a szállítmányok teljes csomagolási listát és anyagtanúsítványt tartalmaznak; különféle csomagolási lehetőségeket kínálunk, beleértve az esőálló sztreccscsomagolást a szállítás közbeni sérülések elkerülése érdekében; belföldi megrendelés esetén közvetlen kamionszállítást szervezünk a projekt helyszínére; export megrendeléseknél teljes körű vámdokumentációval segítünk, és támogatjuk a különböző kereskedelmi feltételeket (pl. FOB).
Ha a szállítás során sérülés (például horpadás vagy deformáció) történik, az ellenőrző fotók kézhezvétele után gyorsan felmérjük a helyzetet, és gondoskodunk az alkatrészek cseréjéről vagy a kölcsönösen elfogadott megoldásról; átfogó telepítési útmutatókat biztosítunk, beleértve a diagramokat és a legfontosabb telepítési tippeket; műszaki csapatunk távoli támogatást kínál a telepítés során felmerülő problémák megoldásához.

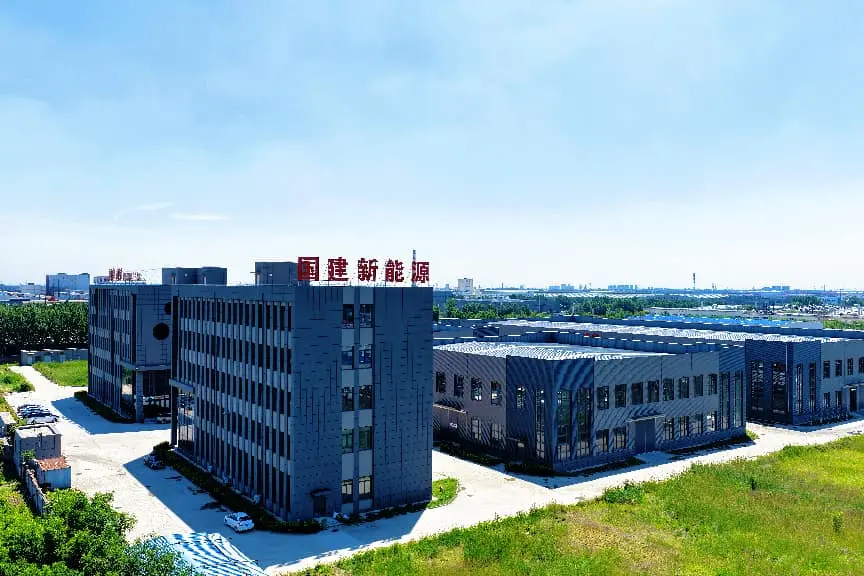

Üzemünk a tiancsini Jinghaiban található Daqiuzhuang ipari bázison található, közel Tianjin kikötőjéhez; ez lehetővé teszi a közvetlen teherautó-szállítást a hazai projekthelyekre, valamint az exportrendelések kényelmes vámkezelését és szállítását. Hosszú távú, stabil partneri kapcsolatokat ápolunk az alumínium-extrudáló üzemekkel, biztosítva a megbízható nyersanyagellátást, és garantálva, hogy az anyagminőségek soha nem kerülnek helyettesítésre. Átfogó minőségellenőrzést hajtunk végre a teljes folyamat során, többszörös ellenőrzést végzünk a nyersanyagfelvételtől a késztermékek feladásáig. Egyidejűleg gyártunk acélsíneket (H-sínek, speciális profilú sínek és borda nélküli sínek), lehetővé téve az ügyfelek számára, hogy egyablakos helyen szerezzenek be acél rögzítési tartozékokat és alumíniumötvözet síneket; ez csökkenti a több beszállító kezelésével járó kommunikációs költségeket, és bármilyen méretű rendelést kezelünk.
V: A tartozékok felcserélhetők, ha a keresztmetszeti nyílások egyeznek; az acél és az alumínium közvetlen érintkezése azonban elektrokémiai korróziót okoz, ezért az anyagok keverésekor szigetelő tömítéseket kell beépíteni.
V: A profilokat védőfólia borítja. A teljes tétel esőálló sztreccs fóliába van csomagolva és kemény papír élvédőkkel rögzítve; A hosszú profilok fakerettel is meg vannak erősítve, hogy minimálisra csökkentsék a szállítás közbeni karcolások kockázatát.
V: Nem, ez változó. A cink-alumínium-magnézium és a tűzihorganyzott acélsínek 25 év korrózióvédelmi garanciával rendelkeznek, míg az eloxált alumíniumötvözet sínekre 20 év a korróziógátló garancia; Kérjük, rendelése előtt erősítse meg a konkrét garanciális feltételeket.
V: A vezetősínek testreszabhatók meghatározott keresztmetszetekkel, a minimális rendelési mennyiségek (MOQ) függvényében az extrudáló öntőforma létrehozásához; azonban az egyszerű módosításokhoz, például a hosszbeállításokhoz vagy a lyukasztáshoz nincs szükség új öntőformákra, és alacsonyabb MOQ-követelményeket tesznek lehetővé.
V: A kompatibilis bilincsekkel párosított szabványos hornyolt profilok nem csúsznak; meg kell adnia az alkatrész vastagságát, hogy a megfelelő bilincset össze tudjuk állítani. Különböző márkájú tartozékok keverése nem javasolt.
V: Tárolja száraz, jól szellőző helyen, és kerülje az eső vagy álló víz hatását. A profilokat fel kell emelni a talajtól – ne rakja közvetlenül szennyeződésre vagy sárra – és a védőfóliát ne távolítsa el idő előtt.
