A vezetősíntöbb, mint egy egyszerű fémpálya. Ez egy precíziós alkatrész, amely felelős a szabályozott mozgás, beállítás, stabilitás és biztonság fenntartásáért olyan rendszerekben, ahol a sima és megismételhető mozgás számít. A felvonóberendezésektől az ipari berendezésekig a megfelelő vezetősínnek egyesítenie kell a méretpontosságot, a szerkezeti szilárdságot, a felületminőséget, a megbízható telepítést és a hosszú távú tartósságot. Ez az útmutató elmagyarázza, hogyan működnek a vezetősínek, mi határozza meg teljesítményüket, hogyan válasszuk ki a megfelelő specifikációt, és mit kell ellenőrizniük a vevőknek a rendelés leadása előtt.
1. A vezetősín alapjai

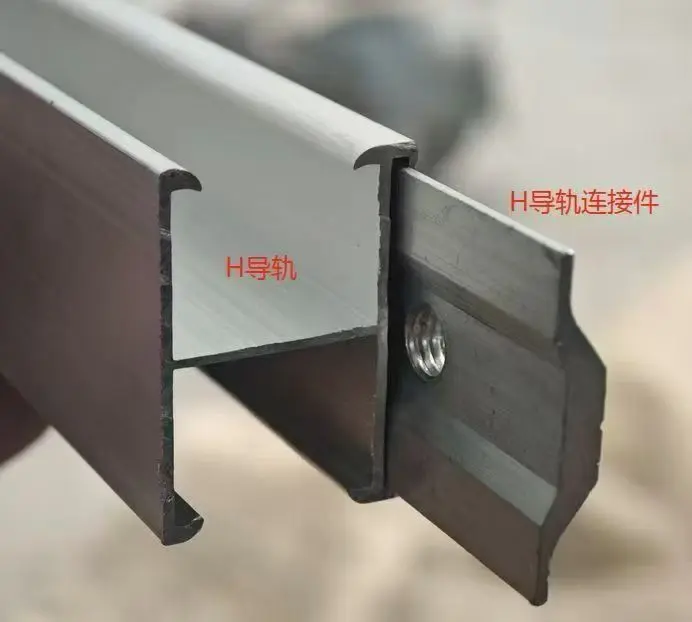

A vezetősín egy merev lineáris alkatrész, amelyet a mozgó alkatrész útjának szabályozására terveztek. Ahelyett, hogy lehetővé tenné az alkatrész több irányba való szabad mozgását, a sín meghatározott haladási útvonalat hoz létre, és segít fenntartani az egyenletes beállítást a működés során.
A felvonórendszerekben a vezetősíneket függőlegesen szerelik fel az aknába a felvonófülke és az ellensúly megvezetésére. A modern liftszabványok speciális követelményeket támasztanak a vezetősín anyagával, méreteivel, geometriájával, felületi minőségével, csatlakozásaival, elhajlásával és szerkezeti teljesítményével kapcsolatban. Az ISO 8100-33:2022 például meghatározza az emelőkocsikhoz és ellensúlyokhoz használt szabványos T-típusú vezetősínek fokozatait és minőségét, méret- és geometriai tűréseit, felületi minőségét és jelölési követelményeit.
Az ipari gépek esetében a kifejezés a lineáris vezetőelemek szélesebb körét írja le. A pontos keresztmetszet, anyag, keménység, szerelési mód és felületkezelés a géptől és a működési környezettől függ.
2. Hogyan működik a vezetősín
A vezetősín teljesítménye a sín, a mozgó egység, a rögzítőkonzolok, a vezetőpapucsok vagy görgők, a kötések és a környező szerkezet közötti kölcsönhatásból adódik. Minden elemnek együtt kell működnie. A jó minőségű sín nem tudja kompenzálni a rossz beszerelést, a helytelen beállítást vagy a nem megfelelő tartóelemeket.
Ellenőrzött utazási útvonal fenntartása
A sín rögzített referenciafelületet biztosít. Vezetőpapucsok, görgők, kerekek vagy más vezetőelemek követik ezt a felületet, csökkentve a nemkívánatos mozgást és egy vonalban tartva a berendezést.
Az oldalirányú erők kezelése
A mozgó terhek gyorsítás, lassítás, rakodás, kirakodás, vibráció vagy vészleállítás során oldalerőket hozhatnak létre. A kellően merev vezetősínrendszer segít ellenállni ezeknek az erőknek, miközben korlátozza a túlzott elhajlást.
A sima működés támogatása
A sín egyenessége és a felület állapota közvetlenül befolyásolja a mozgó alkatrész viselkedését. A rossz geometria, a sérült felületek, a szennyeződések vagy a nem megfelelően összekapcsolt sínszakaszok növelhetik a zajt, a vibrációt, a kopást és a karbantartási igényeket.
Felvonóalkalmazások esetén az EN 81-20 szabvány kifejezetten előírja, hogy a vezetősínek, azok csatlakozásai és rögzítései ellenálljanak a biztonságos üzemeltetéssel járó terheléseknek és erőknek, míg az elhajlásoknak megfelelően szabályozottnak kell maradniuk, hogy elkerüljék az ajtókkal, biztonsági berendezésekkel vagy mozgó alkatrészekkel való interferenciát.
3. Főbb vezetősín alkalmazások
A vezetősíneket mindenhol használják, ahol szabályozott lineáris vagy függőleges mozgásra van szükség. Bár a felvonóvezető sínek a legismertebb példák közé tartoznak, a mögöttes mérnöki elv számos iparágra érvényes.
| Alkalmazás | Elsődleges funkció | Fontos megfontolások |
|---|---|---|
| Személyszállító liftek | Vezesse az autót és az ellensúlyt | Beállítás, menetkényelem, szilárdság, lehajlás, felületminőség |
| Teherfelvonók | Irányítsa a mozgást nagyobb terhelés mellett | Terhelhetőség, szerkezeti merevség, tartósság |
| Ipari berendezések | Megismételhető lineáris vezetést biztosít | Terhelési irány, sebesség, kopás, szerelési pontosság |
| Anyagmozgató rendszerek | Vezesse a mozgó platformokat és alkatrészeket | Folyamatos működés, szennyeződés, karbantartási hozzáférés |
| Automatizálási gépek | Fenntartja az alkatrészek pontos elhelyezését | Mérettűrés, felületi minőség, ismételhetőség |
| Speciális emelőrendszerek | Függőleges vagy ferde mozgás szabályozása | Terhelési feltételek, biztonsági követelmények, környezeti kitettség |
A felvonóberendezésekben a vezetősínek nem csupán pozicionáló alkatrészek. Rendellenes működési körülmények között is kölcsönhatásba léphetnek a biztonsági rendszerekkel. A kaliforniai felvonószabályok például előírják, hogy a felvonófülkéket és az ellensúlyokat vezetősínekkel kell ellátni, és előírják a sín anyagára, szakaszaira, támasztékaira, rögzítésére és szerkezeti teljesítményére vonatkozó követelményeket.
4. Anyagok és gyártás
Az acélt széles körben használják igényes vezetősín-alkalmazásokhoz, mivel az erő, a merevség, a megmunkálhatóság, a kopásállóság és a méretstabilitás hasznos kombinációját kínálja. Azonban az „acél” egyszerű megadása nem elegendő. Az anyagminőségnek és a gyártási folyamatnak meg kell egyeznie a tényleges alkalmazással.
Hidegen húzott vezetősínek
A hidegrajzolás szabályozott méreteket és konzisztens profilt biztosíthat. Ez alkalmassá teszi olyan alkalmazásokra, ahol fontos a méretpontosság és a felületi jellemzők.
Megmunkált vezetősínek
A megmunkálás akkor alkalmazható, ha szigorúbb geometriai szabályozásra vagy egy adott felületi állapotra van szükség. Az ISO 8100-33 szabványosított T-típusú felvonóvezetősínek hidegen húzott és megmunkált gyártási útvonalait azonosítja.
Felületkezelés
A környezettől függően szükség lehet a korrózió elleni védelemre. A tárolás, a szállítás, a telepítés és a hosszú távú működési feltételeket mind figyelembe kell venni, amikor meghatározzák, hogy megfelelő-e a kiegészítő felületvédelem.
5. Kulcsfontosságú teljesítménytényezők
Számos műszaki jellemző határozza meg, hogy a vezetősín megbízhatóan működik-e élettartama során.
Az egyik leginkább figyelmen kívül hagyott tényező a sínkihajlás, a konzol kihajlása, a vezetőpapucs hézaga és a sínegyenesség együttes hatása. A felvonók biztonsági követelményei kifejezetten elismerik, hogy ezeket a tényezőket együtt kell figyelembe venni, nem pedig egymástól függetlenül.
6. Vezetősín-választási útmutató
A megfelelő vezetősín kiválasztása a termékkatalógus helyett az alkalmazással kezdődik. Az egyik rendszerben jól működő sín alkalmatlan lehet a másikra, mert a terhelés, a sebesség, a síntávolság, az alátámasztási feltételek, a működési környezet és a biztonsági követelmények nagyon eltérőek lehetnek.
1. lépés: Határozza meg a terhelést
Határozza meg a teljes mozgó tömeget, és azonosítsa a statikus, dinamikus, ütközési, fékezési és oldalirányú terheléseket. A felvonóalkalmazások esetében a kocsi tömege, névleges terhelése, ellensúly-konfigurációja, sebessége, biztonsági felszerelése és a konzolok távolsága egyaránt befolyásolhatja a vasúti követelményeket.
2. lépés: Erősítse meg a sínprofilt
A keresztmetszeti alaknak meg kell egyeznie a berendezéssel és a vonatkozó specifikációval. A T-típusú vezetősíneket széles körben szabványosították felvonóalkalmazásokhoz, míg az ipari gépekhez egyedi profilokra lehet szükség.
3. lépés: Ellenőrizze a méretkövetelményeket
Erősítse meg a sín magasságát, szélességét, vastagságát, hosszát, a rögzítőfuratok elrendezését, ahol lehetséges, a csatlakozási konfigurációt és a megengedett tűréseket.
4. lépés: Vegye figyelembe a környezetet
- Beltéri vagy kültéri telepítés
- Páratartalom és vízzel való érintkezés
- Por, vegyszerek vagy ipari szennyeződések
- Hőmérséklet változás
- Tárolási idő a telepítés előtt
- Szükséges karbantartási gyakoriság
5. lépés: A kompatibilitás megerősítése
A vezetősínt a teljes rendszer részeként kell értékelni. A megrendelés véglegesítése előtt ellenőrizze a konzolokkal, kapcsokkal, horgászlemezekkel, vezetőpapucsokkal, görgőkkel, biztonsági eszközökkel és a tartószerkezettel való kompatibilitást.
| Vásárlói kérdés | Miért számít |
|---|---|
| Milyen terhelést fog elvinni a sín? | Meghatározza a szükséges szerkezeti kapacitást és merevséget. |
| Mekkora a működési sebesség? | A nagyobb sebesség kritikusabbá teheti az igazítást, a vibrációt és a felületminőséget. |
| Milyen sínprofilra van szükség? | Biztosítja a mechanikai kompatibilitást a vezetőrendszerrel. |
| Milyen tűréshatárok elfogadhatók? | Ellenőrzi a telepítés pontosságát és a működési következetességet. |
| Hol lesz felszerelve a sín? | Segít a korrózióvédelem és az anyagszükséglet meghatározásában. |
| Melyik szabvány érvényes? | Megakadályozza a műszakilag összeférhetetlen termék vásárlását. |
7. Telepítés és karbantartás
Még egy jó minőségű vezetősín is gyengén működhet, ha figyelmen kívül hagyják a beépítési pontosságot. A sínek igazítását a telepítési folyamat során kell ellenőrizni, nem csak az összes szakasz összeszerelése után.
Telepítési prioritások
- Szerelés előtt ellenőrizze a sínek látható sérülését, korrózióját, deformációját vagy szennyeződését.
- Ellenőrizze a telepítési referenciapontokat és a konzolok helyzetét.
- Tartsa be a megadott igazítást és távolságot az egész rendszerben.
- Győződjön meg arról, hogy az illesztések megfelelően vannak rögzítve és rögzítve.
- Ellenőrizze a rögzítőelemeket és a tartóelemeket a vonatkozó specifikáció szerint.
- Az üzembe helyezés előtt végezze el a végső mozgási és beállítási ellenőrzéseket.
A felvonók követelményei is elismerik a rögzítés rugalmasságának és az épület mozgásának fontosságát. Az EN 81-20 szabvány előírja a vezetősínrögzítési elrendezéseket, hogy alkalmazkodjanak az olyan hatásokhoz, mint például az épület normál süllyedése vagy a beton zsugorodása, miközben megakadályozza a rögzítés elfordulását, amely elengedheti a síneket.
Rutin karbantartás
A karbantartás során a kopás jeleire, a szokatlan vibrációra, a korrózióra, a laza rögzítésekre, a sérült felületekre, a rendellenes zajokra és a futási viselkedés változásaira kell összpontosítani. Ha az alkalmazás biztonsági szempontból kritikus berendezést érint, az ellenőrzéseket követni kell a berendezés gyártójának utasításait és a vonatkozó helyi előírásokat.
8. Minőség-ellenőrzési ellenőrzőlista
A vezetősíneket mennyiségben beszerző vásárlóknak egyértelmű ellenőrzési folyamatot kell kialakítaniuk a gyártás megkezdése előtt. Ez csökkenti annak kockázatát, hogy olyan alkatrészeket kapjanak, amelyek műszakilag megfelelnek a névleges specifikációnak, de problémákat okoznak a telepítés során.
- Anyagellenőrzés:Erősítse meg a megadott acélminőséget és a vonatkozó anyagdokumentációt.
- Méretvizsgálat:Ellenőrizze a kritikus profilméreteket a jóváhagyott rajzok vagy specifikációk alapján.
- Egyenességi vizsgálat:Ellenőrizze, hogy a sín geometriája a szükséges tűréshatáron belül marad.
- Felületi vizsgálat:Keressen karcolásokat, horpadásokat, repedéseket, korróziót vagy egyéb olyan hibákat, amelyek befolyásolhatják a teljesítményt.
- Közös ellenőrzés:Ellenőrizze a csatlakozási felületeket és a csatlakozóelemeket.
- Hosszúság ellenőrzése:Erősítse meg az egyedi sínhosszakat és a megengedett tűréseket.
- Csomagolás ellenőrzése:Győződjön meg arról, hogy a sínek szállítás közben védve vannak a deformáció és a környezeti károk ellen.
9. Gyakori vevői kihívások
1. kihívás: Nem egyértelmű specifikációk
A vásárlók néha „szabványos vezetősínt” kérnek anélkül, hogy meghatároznák az alkalmazást, a profilt, az anyagot, a hosszt, a tűréshatárt vagy az alkalmazandó szabványt. Ez ismétlődő műszaki tisztázást és késleltetett gyártást eredményezhet.
2. kihívás: Inkonzisztens méretek
Nagy projekteknél még a tételek közötti kis különbségek is megnehezíthetik a telepítést. Ezért fontos a következetes gyártásellenőrzés, ha több gyártási tételről van szó.
3. kihívás: Szállítási károk
A hosszú acélprofilok szállítás közben hajlításnak, ütésnek, nedvességnek és kopásnak lehetnek kitéve. A megfelelő csomagolás és rakodási mód a termékminőség része, nem utólagos gondolat.
4. kihívás: Rossz kommunikáció a szállító és a telepítő között
A műszaki részleteket a gyártás előtt meg kell erősíteni, különösen, ha a sín egy integrált lift vagy géprendszer része. A rajzokat, a tűréshatárokat, az anyagkövetelményeket, az ellenőrzési kritériumokat és a csomagolási elvárásokat előre egyeztetni kell.
5. kihívás: Egyedül az ár választása
A legalacsonyabb egységár nem feltétlenül jelenti a legalacsonyabb teljes projektköltséget. Az átdolgozás, a telepítési késések, a cserealkatrészek, a szállítási problémák és az inkonzisztens minőség gyorsan felülmúlhatja a kezdeti árkülönbséget.
10. Miért érdemes együttműködni a Guojian Steel (Tianjin) Co., Ltd.-vel?
Az acél vezetősíneket beszerző vásárlók számára a beszállító képessége a műszaki követelmények megértéséhez ugyanolyan fontos, mint a gyártási kapacitás. A Guojian Steel (Tianjin) Co., Ltd. műszaki gyártási partnerként szolgálhat azon vásárlók számára, akiknek meghatározott méretű acélalapú alkatrészekre, következetes gyártási követelményekre és alkalmazásorientált támogatásra van szükségük.
A professzionális beszerzési folyamatnak a tényleges alkalmazással kell kezdődnie. Ahelyett, hogy minden megrendelést általános acéltermékként kezelne, a beszállító és a vevő a gyártás előtt tisztázhatja a kívánt profilt, méreteket, anyagigényeket, felületi állapotot, hosszt, tűréseket, csomagolást és ellenőrzési elvárásokat.
A nemzetközi vásárlók számára nem egyszerűen az acél vásárlása a cél. Olyan vezetősín-megoldás beszerzése, amely illeszkedik az alkalmazáshoz, a telepítési módhoz, a minőségi követelményekhez és a projekt ütemtervéhez.
11. Gyakran Ismételt Kérdések
Mire használható a vezetősín?
A vezetősín vezérli a mozgó alkatrész mozgását egy meghatározott útvonalon. A felvonókban ez vezeti a kocsit és az ellensúlyt, miközben segít megőrizni a beállítást és a stabilitást.
Milyen anyagokat használnak általában a felvonók vezetősínjéhez?
Az acélt gyakran használják, mert biztosítja az igényes alkalmazásokhoz szükséges szilárdságot és merevséget. A konkrét anyagkövetelmények az alkalmazandó szabványtól és a rendszer kialakításától függenek.
Mitől lesz jó minőségű egy vezetősín?
A fontos jellemzők közé tartozik a megfelelő anyagtulajdonságok, a méretpontosság, az egyenesség, a megfelelő felületkezelés, az egyenletes geometria, a megbízható illesztések és a megfelelő ellenőrzés.
Miért fontos a vezetősín egyenessége?
A túlzott eltérés befolyásolhatja a sín és a vezetőelemek közötti kölcsönhatást, ami potenciálisan növeli a vibrációt, a zajt, a kopást és a telepítési nehézségeket.
Hogyan válasszanak vezetősínt a vásárlók?
Kezdje az alkalmazással, a terheléssel, a sebességgel, a sínprofillal, a méretekkel, a tűrésekkel, a telepítési elrendezéssel, a működési környezettel és a vonatkozó szabványokkal. Inkább a teljes vezetőrendszert kell figyelembe venni, mint egyedül a sínt.
A vezetősínek szabványosak?
Egyes alkalmazások szabványos profilokat és követelményeket használnak. A felvonórendszerek esetében az ISO 8100-33:2022 szabvány előírja az emelőfülkékhez és ellensúlyokhoz használt szabványos T-típusú vezetősínekre vonatkozó követelményeket. Más ipari alkalmazások alkalmazás-specifikus tervezést igényelhetnek.
A vezetősínek testreszabhatók?
A gyártási folyamattól és az alkalmazástól függően az olyan követelmények, mint a méretek, hosszok, anyagminőségek, felület állapota, furatok elrendezése, csomagolás és egyéb gyártási részletek testreszabhatók vagy megállapodhatnak a projekt specifikációi szerint.
Miért kell a vezetősíneket megvizsgálni szállítás előtt?
12. Következtetés
A megbízható vezetősín több, mint egy megfelelő acélprofil eredménye. Valós teljesítménye az anyagminőség, a geometria, az egyenesség, a felület állapota, a szerkezeti szilárdság, a kötések, a beépítési pontosság és a működési környezet összefüggésétől függ.
A felvonók és más precíziós mozgási rendszerek esetében ezek a tényezők különösen fontosak, mivel a vezetősínek közvetlenül befolyásolják a beállítást, a menetminőséget, a berendezés stabilitását, a karbantartási követelményeket és a biztonságos működést. Az olyan nemzetközi szabványok, mint például az ISO 8100-33, meghatározott követelményeket írnak elő a szabványosított felvonóvezető sínekre vonatkozóan, míg a helyi előírások további követelményeket írhatnak elő az egyes berendezésekre vonatkozóan.
A vásárlók számára a leghatékonyabb megközelítés az alkalmazás egyértelmű meghatározása, a műszaki specifikációk megerősítése a gyártás előtt, a teljes vezérlőrendszer értékelése, és olyan gyártóval való együttműködés, amely képes az alapanyagtól a végső ellenőrzésig állandó minőséget fenntartani.
