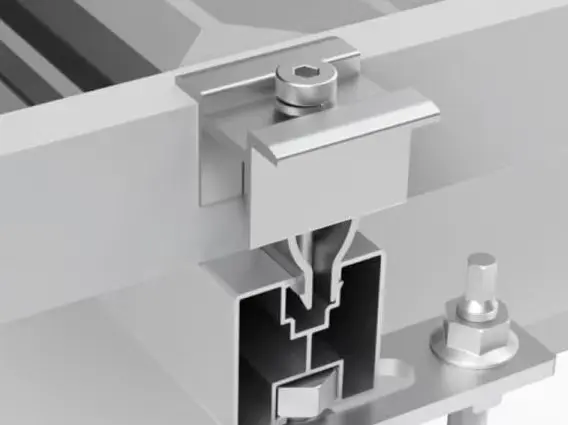

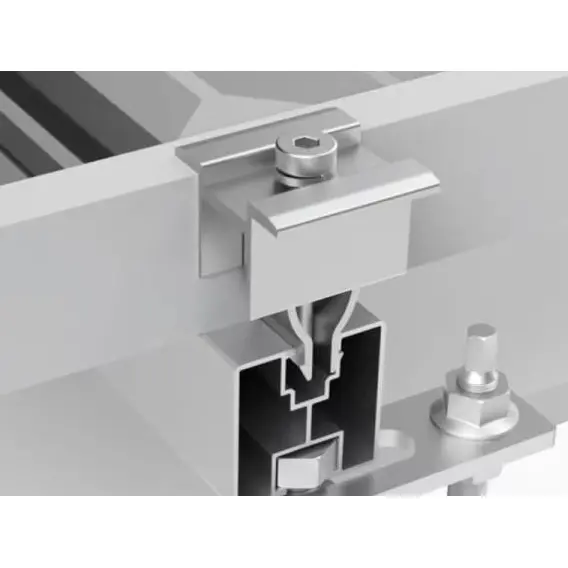

Szolár szerelés présszerelvény

A Guojian által szállított napelemes présszerelvények 30-55 mm-es fotovoltaikus keretekhez alkalmasak, és tökéletesen kompatibilisek a gyárunk által gyártott C-típusú, Z-típusú, U-típusú acél- és cink-alumínium-magnézium vezetősínekkel. A felület eloxált, kiváló korrózióállóságot kínál, és különféle alkalmazási forgatókönyvekhez alkalmas, mint például földi erőművek, elosztott tetőtéri rendszerek és mezőgazdasági fotovoltaikus kiegészítő projektek.

A termék fő előnyei

1. Integrált OEM megoldás az alkatrészekhez tökéletesen illeszkedő specifikációkkal

2. Egy darabból extrudált 6005-T5 alumíniumötvözet konstrukció a nagy szerkezeti szilárdság érdekében

3. Időjárásálló EPDM párnázó párnák a modulkeretek védelmére

4. Széles rögzítési tartomány minden típusú PV modullal kompatibilis

5. Eloxált felület a hosszan tartó korrózióállóság és a kültéri tartósság érdekében

6. Tartalmaz 304 rozsdamentes acél kilazulásgátló rögzítőelemet a rozsda és a beékelődés megakadályozására

7. Automatizált vonalakon sorozatgyártás, nagy projektek stabil ellátását biztosítva

Alkalmazási forgatókönyvek

1. Közüzemi méretű, földre szerelt fotovoltaikus erőművek

Nagyméretű, megawatt-osztályú PV-bázisok síkságokon, hegyvidéki területeken vagy sivatagokban; tűzihorganyzott vagy Zn-Al-Mg bevonatú C-csatornás sínekkel párosítva; középső bilincseket és végbilincseket használ a biztonságos tömbös rögzítéshez, kiváló szél-, hó- és terhelésállósággal.

2. Kereskedelmi és ipari (C&I) tetőtéri PV

A napelemes szerelvény sajtolószerelvény színes acélcserép- vagy lapos betontetőkre vetítve; a könnyű alumínium bilincsek csökkentik a teljes tetőterhelést; kompatibilis a különböző tömb elrendezésekkel; egyszerű telepítés a tető vízszigetelésének veszélyeztetése nélkül.

3. Öko-kiegészítő PV projektek

Agrovoltaikus, halászati ​​PV, pásztor-PV és sómező PV állomások; A korrózióálló alumínium bilincsekkel párosított Zn-Al-Mg sínek ellenállnak a sós-lúgos talajnak és a magas páratartalmú környezetnek (pl. halastavak felett).

4. PV kocsibeállók és intelligens üvegházak

Acélszerkezetű napelemes autóbeállók és mezőgazdasági fotovillamos üvegházak; kompatibilis az állítható dőlésszögű és nyomkövető tartókkal; hosszú és rövid bilincsek rugalmas használata a modultávolság beállításához.

5. Tengerentúli PV projektek

Lakossági és C&I PV projektek Délkelet-Ázsiában, Európában és Afrikában; elérhető angol nyelvű szerelési kézikönyvek; esős vagy tengerparti éghajlatra alkalmas korrózióállósági előírások; komplett rögzítőrendszer-készletek exportálhatók.

Telepítési és használati útmutatók

1. A forgatónyomaték-előírások szigorú betartása

Nyomaték < 18 N·m: Elégtelen szorítóerő; erős szél esetén a modulok megcsúszhatnak vagy zajt kelthetnek. Nyomaték > 25 N·m: A túlzott nyomás deformálja a modul keretét, mikrorepedéseket okozva az üvegen, és ezt követően a teljesítmény romlását.

2. Ne hagyja ki az EPDM párnázó betéteket

Közvetlen fém-fém érintkezés alátét nélkül megkarcolja az eloxált keretet és elektrokémiai korróziót okoz; az esővíz hosszú távú beszivárgása a keret rozsdásodásához és károsodásához vezet.

3. Ne keverje össze a különböző anyagokból készült kötőelemeket

Az alumínium bilincseket nem szabad szénacél csavarokkal párosítani; Az alumínium és a vas érintkezése esővíz jelenlétében elektrokémiai korróziót okoz, ami rövid távon a rögzítőelemek beszorulásához vagy töréséhez vezet.

4. Ne vágja vagy csiszolja a bilincstesteket a helyszínen

A csiszolás károsítja a korróziógátló eloxált réteget, ami a vágott élek gyors rozsdásodását okozza; ha méretbeállításra van szükség, kérjen előre egyedi, nem szabványos alkatrészeket a gyártól.

5. Modulkeret-vastagság kompatibilitás

Szigorúan kerülje a keskeny markolatú bilincsek használatát túl vastag kereteken; ez rést hoz létre a bilincs és a keret között, koncentrálva a feszültséget és valószínűleg összenyomja a modult.

6. Telepítés alacsony hőmérsékleten vagy nedves időben

A beszerelés nem javasolt Szolár-szerelés Présszerelvény, ha a hőmérséklet 0°C alatt van; Az alacsony hőmérséklet megkeményíti az EPDM párnát, csökkentve a csillapítási teljesítményt, és megsérülhet a modul kerete. Ügyeljen arra, hogy a tetőcserepek és a szerelősínek szárazak legyenek, mielőtt esőt követően felszerelik.

7. Telepítés utáni ellenőrzés és karbantartás

félévente rutinellenőrzést kell végezni; háromhavonta újra kell vizsgálni a part menti vagy halászati-napenergia-projekteket. Végezzen átfogó ellenőrzéseket a csavarok feszességére és a betét elöregedésére tájfunok vagy heves hóviharok után.

8. Tárolási és védelmi követelmények

A fel nem szerelt bilincseket száraz raktárban tárolja lezárt, nedvességálló kartondobozokban; kerülje a közvetlen napfénynek vagy esőnek való kitettséget, hogy megelőzze a gumibetétek idő előtti öregedését és meghibásodását.
