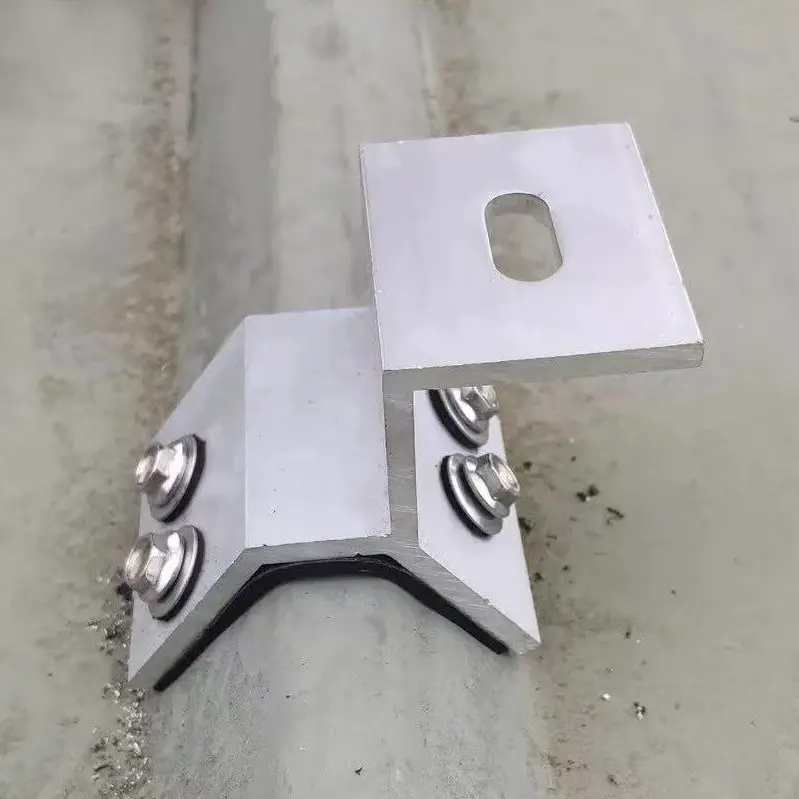

Tetőbilincs

A Guojian Factory által szállított tetőbilincsek különféle fém tetőtípusokhoz alkalmasak, mint például rejtett rögzített (Jiachi) panelek, hullámlemezek és átlapolt varratrendszerek. A gyárunk által biztosított C-alakú hornyos vezetősínekkel kombinálva biztonságosan rögzíthetik a fotovoltaikus modulokat. A bilincsek beépített csúszásgátló fogakkal és gumi ütközőpárnákkal vannak felszerelve, amelyek hatékonyan megakadályozzák a karcolásokat a színes acéllemezek felületén, és megőrzik a stabilitást akár 60 méter/másodpercig erős szél esetén is, csúszás nélkül. Önálló tulajdonú hardveres bélyegző gyártósorunkkal folyamatosan biztosítunk elosztott fotovoltaikus projekteket ipari/kereskedelmi létesítmények és logisztikai parkok számára, jelentősen csökkentve a tetőfelújítások beépítési költségeit és hatékonyan csökkentve a jövőben a vízszivárgás okozta karbantartási kockázatokat.

Gyártási folyamat

1. Nyersanyag kiválasztása és tesztelése

GB 6005-T5 elsődleges alumínium tuskót használ. A beérkező vizsgálatok ellenőrzik a szakítószilárdságot, a folyáshatárt és az Al-Mg-Si ötvözet összetételét; az újrahasznosított vagy szennyezett alumíniumot szigorúan elutasítjuk. A sópermettel szembeni alapvető korrózióállóságot helyszíni ellenőrzésnek vetik alá, és a nem megfelelő anyagokat azonnal visszaküldik.

2. Magas hőmérsékletű integrált extrudálás

A tuskót állandó, 520°C-os hőmérsékleten extrudálják, hogy a bilincstestet, a fogókarmokat és a csavar alapját egyetlen darabban képezzék. Ez a varratmentes, hegesztésmentes kialakítás biztosítja az egyenletes terheléseloszlást, és kiküszöböli a szerkezeti meghibásodások kockázatát a hegesztési pontokon.

3. Precíziós CNC fogaskerék-fogmarás

A teljesen automatizált CNC berendezések gyémántmintás csúszásgátló textúrát marnak a belső fogófelületre. A szabványos fogmélység és dőlésszög maximalizálja a súrlódást a tetőfedő panellel szemben, megakadályozva az oldalirányú elcsúszást erős szél esetén.

4. Eloxált korróziógátló kezelés

Az extrudált bilincsek eloxáláson esnek át, így sűrű, 12 μm-es védőoxidréteg jön létre, amely elzárja a levegőt, az esőt és a sópermetet. Az oxidréteg integrálódik az alumíniumba, így hosszan tartó korrózióállóságot biztosít még a vágott éleknél is.

5. Integrált puffer pad

EPDM gumibetétet tartalmaz (-40°C és 120°C között hőálló és UV-álló). A bilincs érintkezési felületéhez való precíz illeszkedéshez öntött, csillapítja a telepítési nyomást, és megakadályozza, hogy az alumíniumötvözet megkarcolja a festéket a színes acéllapokon vagy Al-Mg-Mn paneleken.

Telepítési és használati útmutatók

1. Telepítés előtti profilellenőrzés

Pontosan mérje meg a színes acél csempe bordamagasságát, bordatávolságát és varratszélességét a beszerelés előtt a megfelelő bilincsmodell kiválasztásához.

2. Szabványos meghúzási nyomaték

Húzza meg a csavarokat 20–30 N·m szabványos nyomatékkal nyomatékkulcs segítségével.

3. Telepítési környezet

Ütemezze be a telepítést száraz, napos napokra; győződjön meg arról, hogy a tetőfedő felületek víz-, olaj- és pormentesek.

4. Terhelésalapú elrendezési specifikációk

Növelje a rögzítési pontok sűrűségét 20°-nál nagyobb dőlésszögű tetőkön vagy a nagy szélterhelésnek kitett tengerparti területeken.

5. A komponensek jogosulatlan módosításának tilalma

Tilos az alumíniumötvözet bilincsek eloxált felületének csiszolása vagy vágása a helyszínen; minden vágott felületet korróziógátló tömítőanyaggal kell újra bevonni.

6. Telepítés utáni ellenőrzési követelmények

A projekt átadását követően félévente ellenőrzésekre van szükség, különös tekintettel a csavarok tömítettségére és a gumibetétek állapotára.

Alkalmazási területek

1. Nagyméretű logisztikai és raktári létesítmények

2. Ipari parkok és gyártóüzemek

3. Csúcskategóriás épületek Al-Mg-Mn állóvarratos tetőfedéssel

4. Tengerparti ipari parkok és vegyi üzemi övezetek

5. Tengerentúli fém tetőfedő PV projektek

Kulcsfontosságú vásárlói aggodalmak

1. Több típusú tetőbilincset kell raktároznom, mert a különböző gyárak nem kompatibilis színű acéllemez profilokat használnak?

Az általános piaci bilincsek profilkompatibilitása gyakran rossz, ami laza markolatokhoz vagy felületi karcoláshoz vezet. Három fő sorozatot kínálunk – Jiaochi (470/760/820) bilincseket, Al-Mg-Mn állóvarrat bilincseket és trapézlemez bilincseket –, és egyedi hullámmagasságok és -osztások alapján egyedi formákat készíthetünk, egységes ellátási megoldást biztosítva a teljes projekthez.

2. Hogyan kezeljük a bilincs rozsdásodását és elcsúszását a parti vagy vegyi övezetekben erős sópermettel?

A szabványos horganyzott bilincsek gyakran rozsdásodnak és három éven belül eltörnek, az alumínium és a vas összekeverése pedig elektrokémiai korróziót okoz. Bilincseink 6005-T5 alumíniumötvözet testet tartalmaznak eloxált felülettel és 304 rozsdamentes acél rögzítőelemekkel; nem mutatnak rozsdafoltokat 1000 órás semleges sópermetezés után, így stabil teljesítményt biztosítanak erősen korrozív tengerparti és vegyi környezetben.

3. A tájfunnak kitett területeken a bilincsek kilazulnak, vagy a PV-tömb leválását okozza?

A bilincsek csúszásgátló fogazatú, megvastagított markolókarmokkal rendelkeznek, amelyek tökéletes illeszkedést biztosítanak a hullámokhoz; harmadik féltől származó laboratóriumi tesztek megerősítik a szélnyomás ellenállását 1,5 kPa-ig. A kilazulásgátló önzáró anyákkal párosítva a csavarok a hőtágulás és összehúzódás ellenére is biztonságosak maradnak, és a rendszert számos tájfunnak kitett part menti projektben sikeresen alkalmazták csúszási események nélkül.
