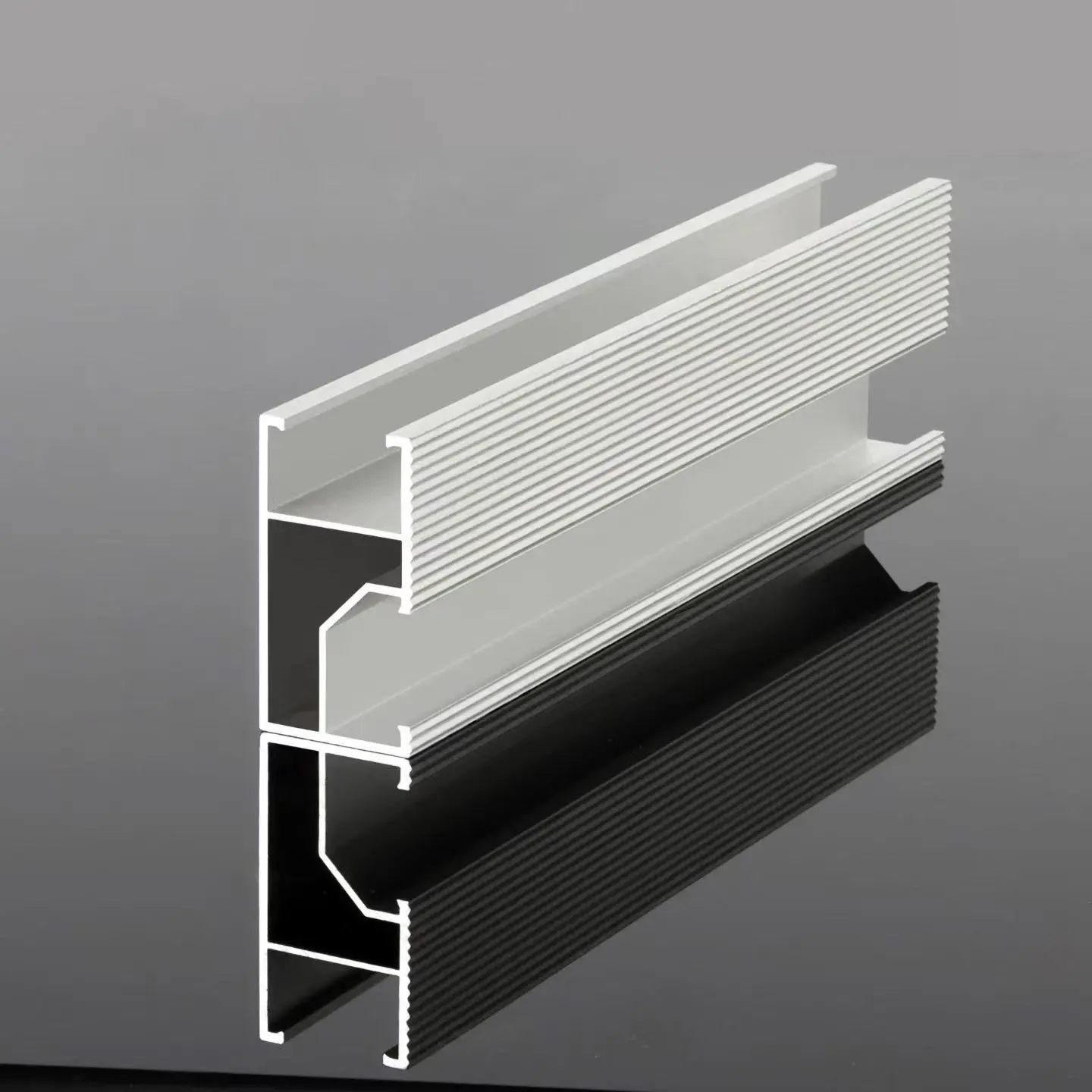

Nem szabványos vezetősín

Az egyedi, nem szabványos vezetősínprofilokat az adott tetőgeometria alapján tervezzük meg, nem pedig egy szabványos készletlistáról. A szükséges profilokat nagy szilárdságú S350GD acélból hengereljük, szabványos T-hornyokkal, amelyek kompatibilisek maradnak a polcról kapható középső bilincsekkel, végszorítókkal és csúszóanyákkal; ezeket tűzihorganyzott vagy Zn-Al-Mg bevonattal szállítjuk. A profiltervezést, a hengeralakítást, a lyukasztást és a méretre vágási műveleteket saját gyárunkban, Tiencsinben, Kínában végezzük.

Alkalmazható tetőtípusok

Egyedi geometriájú trapéz- és állóvarrás fémtetők:

A gyakori forgatókönyvek közé tartoznak a nem szokványos trapéz alakú vagy álló varratprofilok és a szabványos tartományokat meghaladó bordamagasságok, ahol a szabványos C/U sínek alapjai zavarják a tetőbordákat, és megakadályozzák, hogy síkban üljenek.

Íves, íves vagy lépcsős tetők:

Az ívelt vagy magassági változásokkal rendelkező tetőkön a fix profilú szabványos sínek vagy hézagokat hagynak, vagy csavarodásra kényszerítik a modulkereteket. A nem szabványos vezetősín egyedi profiljai lehetővé teszik, hogy minden rögzítési pontot pontosan a kívánt magasságban helyezzen el.

Helyszűke elrendezések:

Alacsony beépítési magassággal, a tömbbe behatoló tetőberendezéssel vagy speciális dőlésszögben beállított modulokkal kapcsolatos helyzetek. Az egyedi sínprofilok sekélyekké alakíthatók vagy formázhatók az akadályok eltávolítása érdekében, így nincs szükség a teljes tömb újratervezésére, csak hogy megfeleljen egy szabványos profilnak.

PV utólagos felszerelése meglévő ipari létesítményekhez:

Ahol a meglévő szelemenek rögzítettek és elmozdíthatatlanok, a nem szabványos vezetősín profiljai, amelyeket úgy terveztek, hogy illeszkedjenek a meglévő szelementávolsághoz, lehetővé teszik az új tömb közvetlenül az eredeti szerkezetre történő felszerelését vágás vagy megerősítés nélkül.

Alapvető előnyök és mögöttes okok

A tetőre szabott profilok munkaidőt takarítanak meg:

A profilokat kifejezetten a tető bordaformájához, a szelemenhelyzetekhez és a modulszögekhez tervezték. Kiszállításkor a sínek beszerelésre kész alkatrészek, nem pedig kompromisszumos megoldások. Ez jelentős megtakarítást jelent a helyszíni munkaerő terén – szükségtelenné válik a tető vágása, csiszolása vagy alátétezése, és drasztikusan csökken a váratlan munkabeszüntetések száma.

Magasabb szerkezeti hatékonyság azonos mennyiségű acél esetén:

A nem szabványos vezetősín keresztmetszete lehetővé teszi, hogy az anyagot pontosan ott helyezzük el, ahol a hajlítónyomaték hat; azonos súly mellett nagyobb tehetetlenségi nyomatékot biztosít, mint a szabványos szakaszok. Ha a tetőterhelés korlátozó, ugyanez a logika fordítva is érvényes: a szakasz könnyebbé tehető, hogy szabályozható legyen az elöregedett tetők holtterhelése.

Szabványos T-hornyok a szorítófelületen:

A külső profiltól függetlenül a szorítófelület megtartja a szabványos T-hornyokat. A kereskedelemben kapható középső bilincsek, végbilincsek és csúszóanyák a szokásos módon használhatók, az anyagjegyzék többi része változatlan marad. Meglévő szerelőeszközei és bilincskészletei használhatóak maradnak.

Egymenetes alakítás és stabil ellátás:

A szakaszt folyamatos hengerléssel alakítják ki acélszalagból egyetlen menetben, biztosítva az egyenletes egyenességet és az ismételhetőséget a tételek között – a tizedik tartály megfelel a jóváhagyott mintának.

Bevonatolási lehetőségek az élettartam alapján:

A nem szabványos vezetősín tűzihorganyzott (Z275) és cink-alumínium-magnézium (ZAM80-150) is elérhető. A cink-alumínium-magnézium öngyógyító képességeket kínál a vágott éleknél, és kiváló sópermetezési ellenállást biztosít a hagyományos horganyzáshoz képest; ezért tengerparti területekre és magas páratartalmú ipari területekre ajánljuk. A korrózióállósági garancia 15 év a tűzihorganyzott és 25 év a cink-alumínium-magnézium esetében.

Termékleírások

Tétel	Referencia specifikáció	Jegyzet
Anyag	S350GD / S450GD hidegen alakított acél	Nagy szilárdságú acélszalag, hengerelt
Bevonat	Tűzihorganyzott Z275 vagy Zn-Al-Mg ZAM80-150	Projektenként kiválasztva
Vastagság	1,2 / 1,5 / 2,0 / 2,5 mm	1,2-1,5 mm jellemző a sima szakaszokra
Szakasz magasság	40/45/50/60/80 mm	Egyedi szakaszok tervezése
Karima szélessége	30/35/40 mm	Modul bilincsekhez illesztve
Rés	T-nyílás vagy nyitott nyílás	Szabványos csúszóanyákhoz
Hossz	3/4/6 m, méretre vágva	Szállításhoz és vágáshoz optimalizálva
Egységsúly	kb. 1,2-3,5 kg/m	Metszettől és vastagságtól függ
Kompatibilis modulok	Általános c-Si modulok, 500–700 W	Tájkép vagy portré
Max. támogatási fesztáv	1,0-1,5 m	Szerkezeti számítástól függően; sima szakaszokkal lejjebb
MOQ	1 × 20GP konténer; kisebb próbarendelések alkuképesek	—
Átfutási idő	7-15 munkanappal a letét beérkezése után	—
Kereskedelmi feltételek	FOB / CFR / CIF	—

Telepítési és használati óvintézkedések

A terhelési útvonalakat a projekthez tervezett konkrét keresztmetszet határozza meg; ezért ezekre a nem szabványos vezetősínekre vonatkozó telepítési protokollok szigorúbbak, mint a szabványos sínek esetében. Minden telepítőcsapattól megköveteljük, hogy tartsák be a következő öt pontot:

1. Ne fordítsa meg a nyílás tájolását a beépítési irányhoz képest – a helytelen tájolás megváltoztatja a teherhordó keresztmetszetet és csökkenti a teherbírást.

2. A csavarokat szigorúan a tervezett nyomatéknak megfelelően húzza meg; a túlzott nyomaték az egyedi szakasz vékonyfalú területein helyi zúzódást okozhat.

3. A sínek összeillesztésénél az erre a szakaszra tervezett egyedi csatlakozókat kell használni; a szabványos síncsatlakozók nem kompatibilisek ezzel a geometriával.

4. Szereljen fel szigetelő tömítéseket a különböző fémek érintkezési pontjaira, hogy megakadályozza az elektrokémiai korróziót; győződjön meg arról, hogy a rögzítőelemek kompatibilisek a bevonattal (tűzi horganyzott vagy cink-alumínium-magnézium).

5. Ne lépjen rá a vékonyfalú szakaszokra a sínek középső nyílásánál; a gyalogos forgalomból eredő koncentrált terhelés deformációt okozhat.

Gyártás és minőségellenőrzés

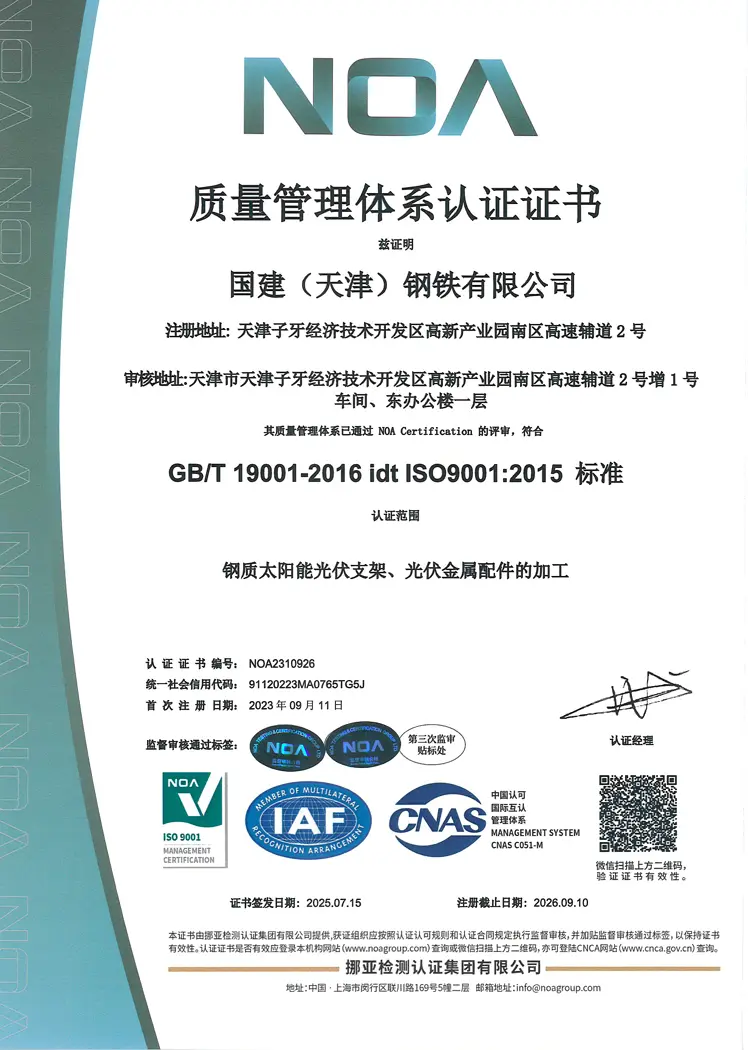

Cégünk háromlépcsős minőségellenőrzési folyamatot valósít meg: a beérkező acélszalag és bevonóanyagok ellenőrzése (minőség, vastagság és bevonat tömegének ellenőrzése); keresztmetszeti méretek és egyenesség mérése hengeralakítás során; és a keresztmetszeti pontosság, az egyenesség és a felület állapotának végső ellenőrzése az egyes tételek csomagolása előtt. Minőség- és környezetirányítási rendszereink ISO 9001, ISO 14001 és ISO 45001 szerint tanúsítottak; a tanúsítás hatálya kiterjed az acél napelemes tartószerkezetekre és a fém fotovillamos tartozékokra.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Milyen információkra van szüksége tőlünk, hogy árajánlatot adjon egyedi profilú sínekre?

V: Szükségünk van tetőcserép vagy szelemen rajzokra (vagy méretezett keresztmetszeti vázlatra), modulméretekre és elrendezésre, valamint a tervezett alátámasztási fesztávra. Ez alapján árajánlat benyújtása előtt megerősítjük a keresztmetszetet, a bevonat specifikációit és az egységsúlyt. A tömeggyártás előtt mintákat vagy első cikkből készült keresztmetszeteket lehet előállítani.

Q2: Ön gyártó vagy kereskedelmi vállalat?

V: Gyártó vagyunk. A hengeralakítást, a lyukasztást, a méretre vágott feldolgozást és a bevonatkezelést saját gyártóüzemünkben, Tiencsinben, Kínában végezzük. Szívesen tekintheti át gyári nyilvántartásainkat és tanúsítványainkat.

3. kérdés: Hogyan válasszak a tűzihorganyzott és a cink-alumínium-magnézium bevonatok közül?

V: A legtöbb beltéri tetőfedő alkalmazáshoz elegendő a tűzihorganyzott (Z275). Tengerparti, magas páratartalmú vagy ipari korrozív környezetekhez a cink-alumínium-magnéziumot ajánljuk, mivel kiváló védelmet nyújt a széleknél és ellenáll a sópermetnek. A jótállási feltételek ennek megfelelően eltérőek: 15 év tűzihorganyzott és 25 év cink-alumínium-magnézium esetében.

4. kérdés: Szükséges-e teljes konténerrendelés az egyéni profilokhoz?

V: A szabványos minimális rendelési mennyiség egy 20 GP-s konténer. Kezdeti próbarendelések vagy új profilok mintatételei esetén kisebb mennyiséget is tudunk fogadni; egyszerűen adja meg a profilrajzot és a teljes hosszt, és ennek megfelelően árajánlatot adunk.

5. kérdés: Ez a sín kompatibilis a szabványos bilincsekkel és rögzítőelemekkel?

V: Ez a nem szabványos vezetősín profilspecifikációitól függ. A szabványos módosított profilok kompatibilisek a piacon kapható főbb bilincsekkel és rozsdamentes acél rögzítőelemekkel; A speciális profilokhoz megfelelő bilincseket és csatlakozókat biztosítunk, hogy biztosítsuk a kompatibilitást a helyszíni telepítés során.
