H-Rail

Az automatizált összeszerelő és anyagmozgató berendezésekben a vezetősín határozza meg, hogy a lineáris csúszda csendes és sima marad-e három év után, vagy már három hónap elteltével inogni kezd. A legtöbb hagyományos egyhornyos profil egyetlen munkafelületre koncentrálja a terhelést; Az excentrikus terhelések fokozatosan kiránthatják a kocsit az irányból, és az ebből eredő hibák végső soron az egész gép teljesítményét befolyásolják. A H-Rail ezt a problémát a keresztmetszeti geometriáján keresztül kezeli, ahelyett, hogy kizárólag a felületkezelésre hagyatkozna. A szimmetrikus, H-alakú alumíniumprofil és a kettős párhuzamos szalagok alkalmasak oda-vissza mozgásra – például lineáris csúszdák, emelőoszlopok, toló-húzó mechanizmusok, szerszámkeretek és könnyű szállítószalagok.

Mi az a H-szelvény vezetőprofil?

A H-Rail egy szerkezeti alumínium vezetőprofil, melynek keresztmetszete a "H" betűhöz hasonlít: két vízszintes karima, amelyeket egy központi szalag köt össze, mindkét oldalon használható hornyolt felületeket biztosítva. Ennek a szimmetrikus geometriának köszönhetően a függőleges terhelés nem egy, hanem két tartókar között oszlik meg, miközben a nyitott középpont csökkenti a súlyt a merevség veszélyeztetése nélkül.

Ez a geometria hármas előnyt kínál: a hasonló súlyú egyhornyos sínekhez képest mérsékelt terhelés esetén kisebb az elhajlása; maga a profil ellenáll a csavarodásnak, amikor a berendezést oldalirányú erőhatások vagy vészleállások érik; és két megmunkált felülettel egy kocsi mindkét oldalon – vagy akár mindkét oldalon egyszerre – futhat.

A fő előnyök és a mögöttük meghúzódó okok

Kiegyensúlyozott terheléseloszlás:

A kettős hálós keresztmetszet elosztja a nyomást két támasztókar között, így a munkafelületek kevésbé hajlamosak a koncentrált terhelés miatti horpadásra vagy deformálódásra. Gyártási tapasztalataink egyenletes teherbíró teljesítményt mutatnak a tételekben – ez kritikus tényező több száz azonos munkaállomás építésekor.

Torziós stabilitás:

A H-Rail szimmetrikus keresztmetszete eleve ellenáll a csavarodásnak, amikor a berendezés oldalirányú erőt fejt ki, vagy ha hosszú sínek vannak felszerelve. Ez közvetlenül megoldja a műhely gyakori problémáját: a H-sínek enyhén megcsavarodnak a beszerelés után, aminek következtében a kocsi a löket felénél beszorul vagy beszorul. Megfordítható kialakítás: Mindkét hornyolt oldal precíziós megmunkálású, lehetővé téve a sín felfelé, lefelé vagy függőlegesen történő felszerelését; szerkezeti gerendaként vagy keretösszekötőként is szolgálhat. Egyetlen profil több tervezési konfigurációt is lefed, csökkentve az egyedi konzolok szükségességét.

Egyenesség a hosszú ütéseknél:

Mindegyik sínt kiegyenesítik az extrudálás után, és egyenként ellenőrzik szállítás előtt, így biztosítva az egyenességet meghajlás nélkül – még hosszú hosszon is. A kocsi mozgása egyenletes marad a teljes löket során, elkerülve a feszességet vagy lazaságot mindkét végén.

Kemény eloxált munkafelületek:

A keményen eloxált réteg növeli a felületi keménységet és a kopásállóságot, megakadályozva a felület degradációját még nagyfrekvenciás csúszás közben is. Ellenáll a műhelypornak és a nedvességnek, míg a matt felület megakadályozza a szennyeződés felhalmozódását, így ideális tiszta helyiségekhez és precíziós összeszerelési területekhez.

Műszaki előírások

Tétel	Specifikáció
Anyag	Alumínium ötvözet, melegen extrudált
Szakasz típusa	Szimmetrikus H-profil, dupla szövedék, üreges mag
Felületkezelés	Kemény eloxálás, matt felület
Hossz	Vevői rajz szerint méretre vágva
Egyenesség	Szállítás előtt kiegyenesített és ellenőrzött
Megmunkálási lehetőségek	Hosszra vágás, végletörés, fúrás, menetfúrás, precíziós megmunkálás
MOQ	1 × 20GP konténer; kisebb próbarendelések alkuképesek
Átfutási idő	7-15 munkanappal a letét beérkezése után
Kereskedelmi feltételek	FOB / CFR / CIF

A megfelelő sín kiválasztása berendezéséhez

Kezdje a terhelés irányával:

Ha a rakomány közvetlenül a H-sín fölé van helyezve, és az erő állandóan függőleges, általában elegendő egy szabványos kettős szalagprofil. Ha azonban a terhelés nem a középpontban van, vagy a berendezés gyakran vészleálláson megy keresztül, javasoljuk, hogy először beszélje meg velünk az alkalmazási feltételeket; a profil kialakításának geometriai előnyei ezekben a forgatókönyvekben a legkritikusabbak.

A hosszúság a második kulcsfontosságú tényező:

A hosszabb löketek felerősítik a sín görbületét; ezért a néhány métert meghaladó löketeknél javasoljuk, hogy inkább előre kiegyenesített és átvizsgált vágott síneket rendeljünk, ahelyett, hogy a profilt a helyszínen levágnánk. A különbség a sima, folyamatos mozgásban rejlik, szemben a potenciális kötési középlökettel.

A működési környezet a harmadik tényező:

A keményen eloxált felületek alkalmasak poros műhelyekbe és nedves helyiségekbe. Ha a H-Rail lemosási eljárásnak vagy vágófolyadéknak lesz kitéve, kérjük, tájékoztasson minket az adott közegről, hogy ellenőrizhessük a felület kompatibilitását a rendelés leadása előtt.

Gyártás és minőségellenőrzés

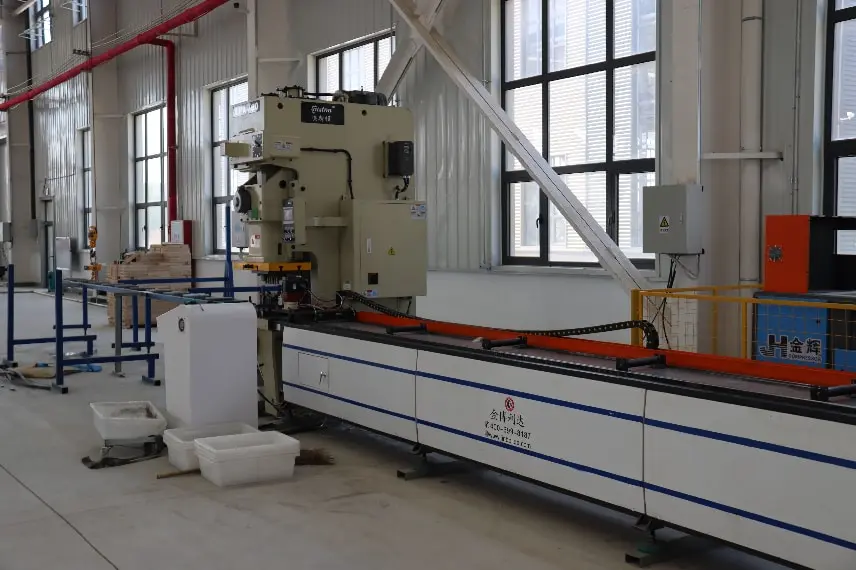

A H-Rail saját üzemünkben készül; Az extrudálás, a megmunkálás és az eloxálás mind házon belül történik. Gyártóüzemünk nyolc C-csatornás alakítósort, két "Ji"-profilú (kalapprofil) acélformázósort, két nagy teljesítményű szállézeres vágógépet és négy CNC-lyukasztósort üzemeltet. Szabadalmaztatott berendezéseink közé tartozik a szabadalmaztatott "Alumínium profillyukasztógép" (ZL 2023 2 2784865.9) használati minta. Az üzem éves profilgyártási kapacitása megközelítőleg 200 000 tonna.

Több mint 30 országba exportálunk, és hosszú távú ellátási programokat támogatunk mind a projektvállalkozók, mind a berendezésgyártók számára; az exportdokumentáció és a harmadik fél által végzett ellenőrzési megállapodások eseti alapon megtárgyalhatók.

GYIK

Q1: Ön gyártó vagy kereskedelmi vállalat?

V: Gyártó vagyunk. A H-síneink extrudálása, egyengetése, megmunkálása és kemény eloxálása mind a kínai Tiencsinben található saját gyártóbázisunkon történik. Szívesen tekintheti át gyári nyilvántartásainkat és tanúsítványainkat.

Q2: Mi a minimális rendelési mennyiség (MOQ)?

V: A szabványos MOQ egy 20GP tároló. Kisebb mennyiségeket is tudunk fogadni kezdeti próbarendeléseknél vagy mintatételeknél – kérjük, adja meg a szükséges keresztmetszeti specifikációkat és a teljes hosszt, és ennek megfelelően adunk árajánlatot.

Q3: Feldolgozhatja a termékeket a rajzaink szerint?

V: Igen. A fix hosszúságú vágást, a végletörést, a fúrást, a menetfúrást és az egyéb befejező folyamatokat házon belül végezzük. A sínek szállításkor készen állnak a felszerelésre, nem igényelnek további feldolgozást az Ön létesítményében.

4. kérdés: Milyen szél- és hóterheléseket tud ellenállni a sínek?

V: A H-Rails szigorú szél- és hóterhelés-szimulációs teszteken esett át. A helyi éghajlati paraméterek alapján terhelési számításokat végezhetünk, és ajánljuk a megfelelő H-Rail modellt, hogy megfeleljen az olyan nemzetközi szabványoknak, mint az EN 1991 és az ASCE 7.

5. kérdés: Hogyan biztosítja a minőségi konzisztenciát a tömeges megrendeléseknél?

V: Csomagolás előtt minden tételt ellenőriznek az egyenesség, a szerkezeti integritás és a felület minősége szempontjából; ugyanazokat az elfogadási szabványokat alkalmazzák a kezdeti mintától a végső tartályig.

6. kérdés: A H-Rails kompatibilis a piacon kapható általános PV bilincsekkel?

A szabványos H-sínprofil kompatibilis a piacon kapható középső bilincsek, végbilincsek és rozsdamentes acél rögzítőelemek túlnyomó többségével. Ha speciális igényei vannak az illesztő bilincsekkel kapcsolatban, új formák készítésével egyedi profilokat is tudunk gyártani.
