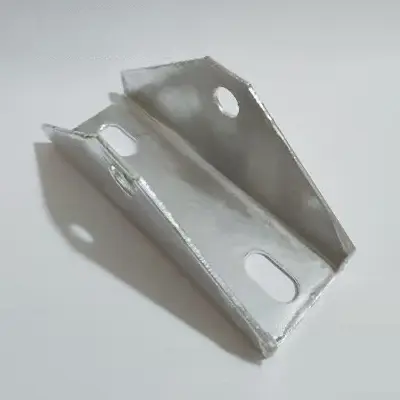

Háromszög konzol csatlakozó

Mi a háromszögletű csatlakozó PV rögzítőrendszerekhez?

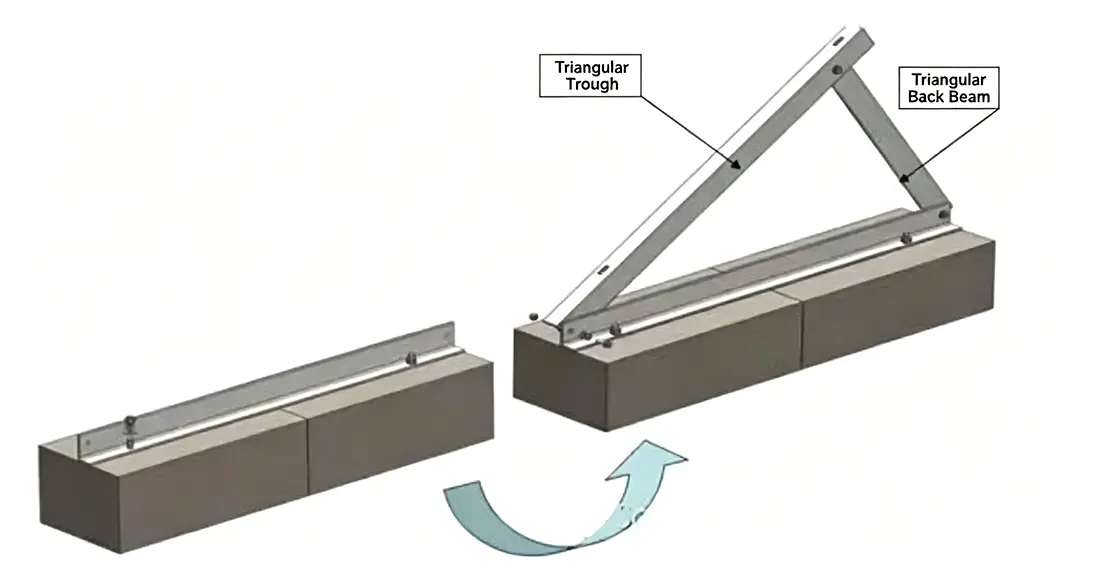

A háromszög alakú támasztékoknak vagy háromszögerősítéseknek is nevezik, a Guojian gyár kínai háromszögű konzolcsatlakozója a fotovoltaikus (PV) rögzítőrendszerek alapvető szerkezeti hardverelemei. A háromszög mechanikai stabilitásának kihasználásával összekötik a fő függőleges oszlopokat, az átlós merevítőket és a vízszintes szelemeneket, így háromszög alakú tartóvázat alkotnak, hatékonyan elosztva a szélterhelések, a hóterhelések és a PV-modulok súlya által okozott feszültségeket. Az egypontos csatlakozásokon alapuló szabványos rögzítőrendszerek hajlamosak az általános kilengésre, a hegesztési repedésre és a szelemen megereszkedésére, ha idővel a szabadban erős szélnek vannak kitéve; A háromszög alakú csatlakozók felszerelése jelentősen megnöveli a teljes tartószerkezet merevségét, így nélkülözhetetlen alkatrészeivé válnak a nagyméretű, földre szerelt PV erőműveknek, bonyolult hegyvidéki terepen történő telepítésekhez, valamint a nagy szélterhelésnek kitett tengerparti területeken végzett projektekhez.

Főbb termékelőnyök

✅ Egyablakos gyári ellátás: A háromszög alakú csatlakozókat, a C/Z/U alakú acélprofilokat, a PV bilincseket és a szelemenes csatlakozókat házon belül gyártják, egységes korróziógátló kezeléssel. A teljes rögzítési rendszerre egységes, 25 éves garancia vonatkozik, így nincs szükség több gyártótól származó beszerzésre, és elkerülhetőek az olyan problémák, mint az összeférhetetlen specifikációk vagy az inkonzisztens korróziógátló élettartam.

✅ Kettős korróziógátló technológia minden környezethez: Tűzihorganyzott bevonat vastagsága ≥65μm; A cink-alumínium-magnézium bevonat öngyógyító tulajdonságokkal rendelkezik a vágott éleknél, és átmegy 1000 órás semleges sópermet teszteken, hosszú távú tartósságot biztosítva a tengerparti sós-lúgos területeken, a halászati-napenergia hibrid projektekben és a magas páratartalmú hegyvidéki területeken.

✅ Vastag, nagy szilárdságú háromszög alakú szerkezet: A fő alkatrészek egyetlen darab 2,0–3,0 mm-es Q355B acélból vannak sajtolva. A stabil háromszög alakú mechanikai kialakítás ellenáll a 60 m/s szélnek és az 1000 N/m² hóterhelésnek, nagy teherbíró képességet biztosítva hajlítás vagy deformáció nélkül.

✅ Megbízható nagyüzemi gyártási kapacitás: 6600 m²-es szabványos műhely 20 teljesen automatizált CNC lyukasztógéppel; évi 42 000 tonna PV profil. A szabványos előírások raktáron vannak; A 10 000+ egység tömeges rendeléseit 10–15 napon belül kézbesítjük, a sürgős rendeléseknél pedig prioritási ütemezés áll rendelkezésre.

✅ Tanúsított minőség és megfelelőség: rendelkezik ISO9001 (Minőség), ISO14001 (Környezetvédelmi) és ISO45001 (Occupational Health) tanúsítvánnyal. Minden tétel tartalmaz egy eredeti gyári minőségellenőrzési jelentést, amely megfelel a nagy volumenű PV erőművi pályázatok minősítési követelményeinek.

Műszaki előírások

Közbeszerzési GYIK

K: A háromszög konzol csatlakozót testre lehet szabni, hogy illeszkedjen az adott szerelőszerkezet méreteinkhez?

V: Támogatjuk a teljes testreszabást. Beállíthatjuk a lemezvastagságot, a furatok távolságát és a nyílásszögeket a meglévő C/Z profilú acéltartók alapján; egyszerűen adja meg a szerelési rajzokat, és folytathatjuk a formakészítést és a gyártást.

K: Hogyan kérhetek mintákat, és levonható-e a minta költsége a tömeges megrendelés fizetéséből?

V: Kis mennyiségű szabványos specifikációjú mintát ingyenesen biztosítunk; csak a szállítási költség vonatkozik rá. Ha tömeges projektrendelést ad le később, a minta szállítási költsége teljes mértékben levonható a megrendelés végösszegéből.

K: Használható ez a csatlakozó part menti "hal-napenergia" (akvakultúra-PV) vagy sós-alkáli talaj projektekhez? Mi a jótállási idő?

V: Javasoljuk a cink-alumínium-magnézium felületkezelést; a vágott élek öngyógyító korróziógátló tulajdonságokkal rendelkeznek, így alkalmasak erősen korrozív tengerparti területekre, halastavakra és szikes-lúgos talajkörnyezetekre. A tartozékokra 10 év garancia vonatkozik, a teljes napelemes rendszerre pedig 25 év garanciát vállalunk.

Beszerzést támogató szolgáltatások

1. Ingyenes műszaki rajztámogatás: Rajzok rendelkezésre bocsátása a teljes PV szerelési elrendezéshez és a szerkezeti terhelési számításokhoz háromszög tartókhoz.

2. Harmadik féltől származó vizsgálati szolgáltatások: A mintákat el lehet küldeni az Ön laboratóriumába mechanikai és korróziógátló sópermet vizsgálat céljából.

3. Teljes ajánlatminősítési dokumentáció: "Háromrendszerű" tanúsítványok, AAA minősítésű hitelvállalkozási tanúsítvány és a szállítmányhoz mellékelt gyári minőségellenőrzési jegyzőkönyvek.

4. Élettartamra szóló értékesítés utáni támogatás: Rendszeres nyomon követés a projekt üzembe helyezése után; a tartozékok ingyenes cseréje vagy visszaküldése nem emberi eredetű minőségi problémák esetén.
