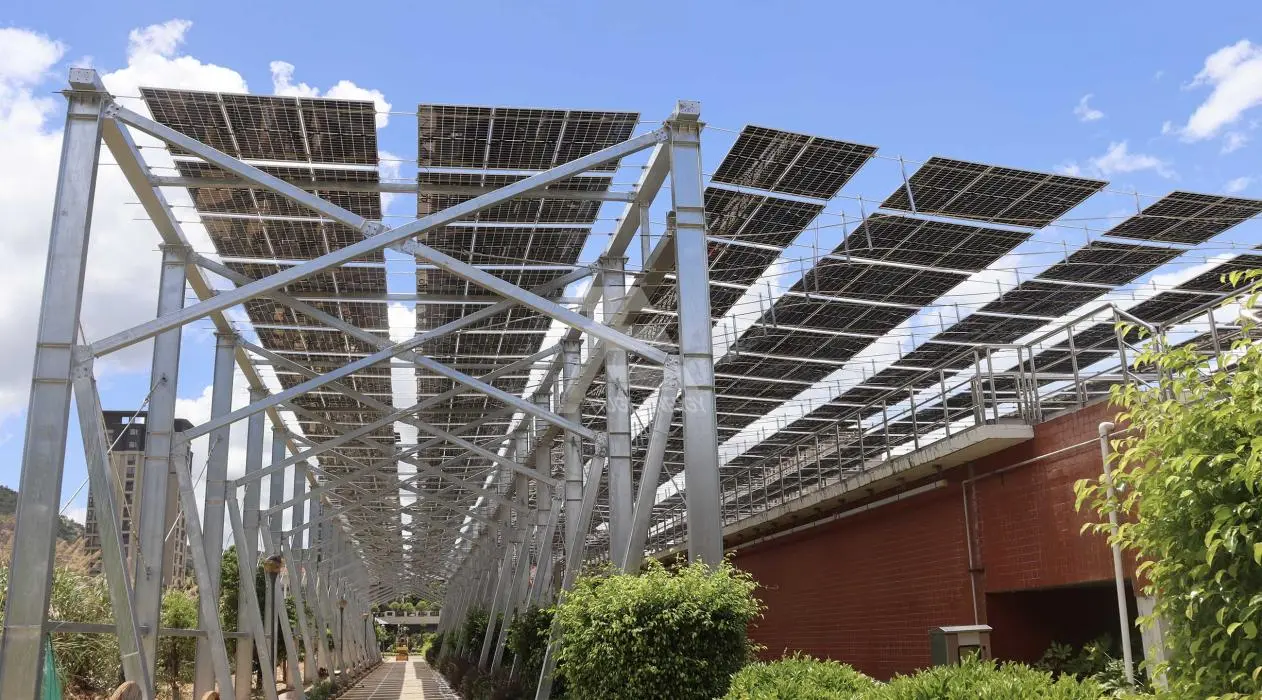

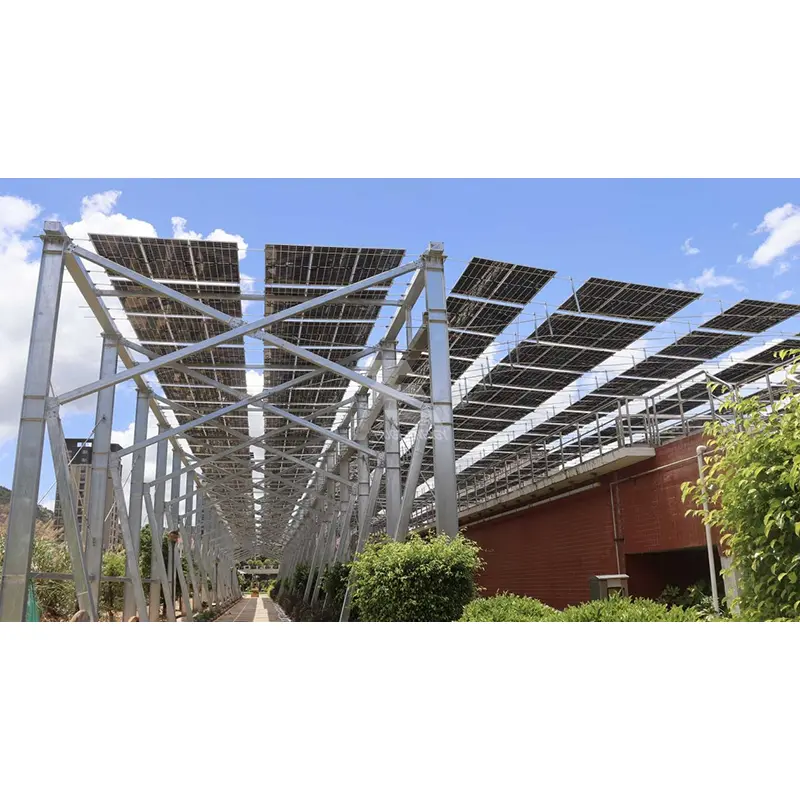

Földi, kétoszlopos napelemes rögzítőrendszer

A Guojian a Ground Dual-Post napelemes rögzítőrendszert kínálja Önnek, amelyet nagy mennyiségben szállítanak közvetlenül a gyárból. Export minőségű csomagolással, teljes műszaki dokumentációval és tanúsító anyagokkal érkezik, így gazdaságos és hatékony fix billenő beépítési megoldást kínál hazai és nemzetközi földi fotovoltaikus projektekhez egyaránt.

Főbb műszaki adatok

1. Fő anyag: Q235B/Q355 nagy szilárdságú szénacél; A felületkezelési lehetőségek közé tartozik a tűzihorganyzás vagy a cink-alumínium-magnézium ötvözet bevonat a korrózióállóság érdekében.

2. Korrózióállósági szabványok: Tűzihorganyzott bevonat vastagsága ≥65μm; A cink-alumínium-magnézium bevonat öngyógyuló korróziógátló tulajdonságokkal rendelkezik, alkalmas magas páratartalmú és tengerparti sópermetű környezetekhez.

3. Kompatibilis modulok: Kompatibilis a mainstream 182/210 sorozatú PV modulokkal; támogatja mind a fekvő, mind az álló tömb konfigurációkat.

4. Beépítési dőlésszög: 5° és 60° között testreszabható; a helyi szélesség és a tervezett energiatermelés alapján meghatározott optimális szög.

5. Terheléstervezési szabványok: Szabványos alap szélnyomás 0,3–0,75 kN/m²; hóterhelhetőség 1,8 kN/m²-ig; Speciális megerősítési megoldások állnak rendelkezésre erős szél és havas területeken.

6. Távolság: 0,6 m és 2,8 m között testreszabható, hogy a panelek alatti átjárók és mechanikai műveletek lehessenek.

7. Alapozási típusok: Csavarcölöpök, önálló betontalpok vagy öntött cölöpök; alkalmas különféle talajviszonyokra, beleértve a homokos talajt, agyagot és sziklát.

8. Rögzítőelemek: Tűzihorganyzott, nagy szilárdságú csavarok szabványos kilazulásgátló alátétekkel; úgy tervezték, hogy biztonságos maradjon hosszú távú kültéri használat során is.

9. Tervezési élettartam: 25 év, megfelel a PV modulok életciklusának.

Termék alkalmazások

✅ Nagyméretű, központosított hálózat-paritásos földre szerelt napelemes erőművek

✅ Falusi szinten elosztott fotovillamos és vidéki revitalizációs PV projektek

✅ PV bázisok Góbi sivatagokban, pusztaságban vagy enyhén gördülő dombokon

✅ Agri-PV (agrivoltaic) projektek (mezőgazdasági gépek paneljei alatt szabad hely biztosított)

✅ Nagyszabású tengerentúli, földre szerelt fotovoltaikus farmok és EPC projektek

✅ Cölöpalapozásra alkalmas sík terep stabil talaj- és vízviszonyokkal

Telepítési megjegyzések

1. Az építés előtt helyszíni földtani felmérést végezni és a földtani jelentés alapján kiválasztani az alapozás típusát; az építkezést felmérés nélkül folytatni szigorúan tilos. 2. Győződjön meg arról, hogy az összes támasztóoszlop függőleges marad, és a tömb tengelyei egy vonalban vannak; a szerelési dőlésszögnek szigorúan meg kell felelnie a tervrajzoknak – a szög helyszíni módosítása tilos.

3. Az összeszereléshez csak szabványos, eredeti gyártói alkatrészeket használjon; Szigorúan tilos a fő profilok illetéktelen helyszíni hegesztése, vágása, fúrása vagy hajlítása – ami veszélyeztetheti a korróziógátló bevonatot vagy a szerkezeti integritást.

4. A szerelési rendszer telepítésének befejezése után egységes földelési csatlakozást kell létrehozni a fotovoltaikus erőművekre vonatkozó villámvédelmi szabványok betartása érdekében.

Telepítés utáni O&M irányelvek

1. Évente végezzen átfogó vizsgálatokat árvízi szezonok, heves havazások vagy tájfunok után, különös tekintettel a csavarok tömítettségére, a függőleges helyzetre és a korróziógátló bevonatok károsodására.

2. A bevonat helyi sérüléseit haladéktalanul javítsa ki speciális korróziógátló anyagokkal, hogy megakadályozza a rozsda terjedését.

3. Ne akassza fel a berendezést, és ne rakjon nehéz tárgyakat a tartógerendákra vagy a tartóoszlopokra; a terhelés nem haladhatja meg az eredeti tervezési előírásokat.

4. A sérült alkatrészek cseréjekor csak az eredeti gyártótól származó, azonos specifikációjú alkatrészeket használjon; nem szabványos profilok használata tilos.

Testreszabott integrált megoldások

1. Előzetes műszaki szolgáltatások

A helyszíni topográfiai térképek és meteorológiai adatok kézhezvétele után a professzionális szerkezetmérnökök modellezést és ellenőrzést végeznek, elrendezési és dőlésszög-optimalizálási terveket készítenek, valamint költséghatékonysági összehasonlításokat készítenek.

2. Testreszabott szerkezeti tervezés

Állítsa be a függőleges magasságot, a fesztávolságot és az alapozás típusát a szél- és hóterhelések, a geológiai viszonyok és a földhasználati tervezés alapján.

3. Termelés és ellátás

Házon belüli gyártás és moduláris előregyártás; gyártás és szállítás ütemezett tételekben, igény szerint; szabványos konténercsomagolás, amely alkalmas óceáni exportra a szállítási károk minimalizálása érdekében.

4. Projekt szállítási támogatás

A földi kettős pólusú napelemes szerelési rendszer megfelelőségi tanúsítványait, anyagjelentéseit, rajzait és terhelési számítási jelentéseit a szállítmányhoz mellékelni kell; gondoskodjon a műszaki személyzetről a helyszíni telepítéssel kapcsolatos kérdések megválaszolására. Hiteles képesítések és bizonyítványok

✅ ISO 9001 minőségirányítási rendszer tanúsítása; szabványosított ellenőrzés a teljes gyártási folyamatban, teljes nyomon követhetőség mellett

✅ CMA harmadik fél mechanikai teljesítménytesztjei

✅ CNAS által akkreditált laboratóriumi jelentések az anyagtulajdonságokról és a korrózió/időjárásállóságról

✅ Képes az EU szabványoknak megfelelő EN 1090 műszaki dokumentáció biztosítására európai projektekhez

✅ Átfogó anyagspecifikációk és sópermetes korróziós vizsgálati jelentések a délkelet-ázsiai, közel-keleti és latin-amerikai tengerentúli projektek auditálási követelményeinek teljesítéséhez
