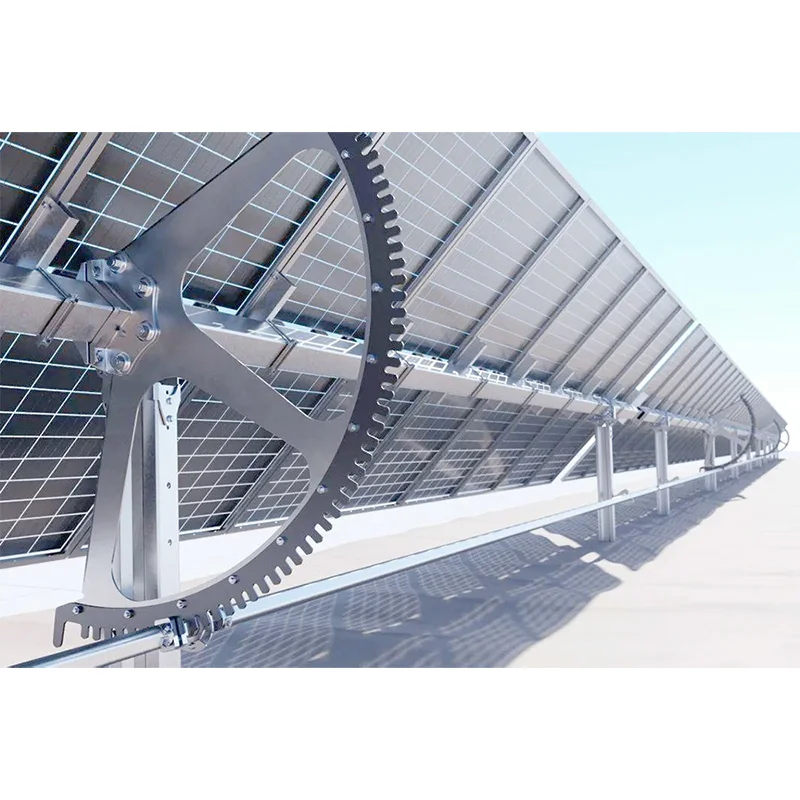

Ív alakú állítható szoláris rögzítőkeret

Az ív alakú állítható napelemes rögzítőkeret szállítója integrált, zökkenőmentes alakítási folyamatot, precíziós CNC lyukasztást és teljesen gépesített hengerlést alkalmaz. A helyszíni hegesztés kiküszöbölhető a moduláris csavarozás mellett, így a beépítés síkossági eltérései 2 mm-en belül maradnak. Ez hatékonyan megelőzi az olyan építési problémákat, mint a mikrorepedések a modulokban és a szerkezeti deformáció, miközben jelentősen lerövidíti az építési ütemtervet és csökkenti a költségeket. A hagyományos tartókhoz képest ezek a kiváló minőségű ívszerű állítható PV-tartók könnyűek, rendkívül korrózióállóak, sokoldalúak, könnyen szállíthatók és hatékonyan telepíthetők. A teljes termékcsalád ISO9001 tanúsítvánnyal rendelkezik, és 100%-os gyári ellenőrzésen esik át a stabil, ellenőrizhető minőség biztosítása érdekében.

Főbb értékesítési pontok és versenyelőnyök

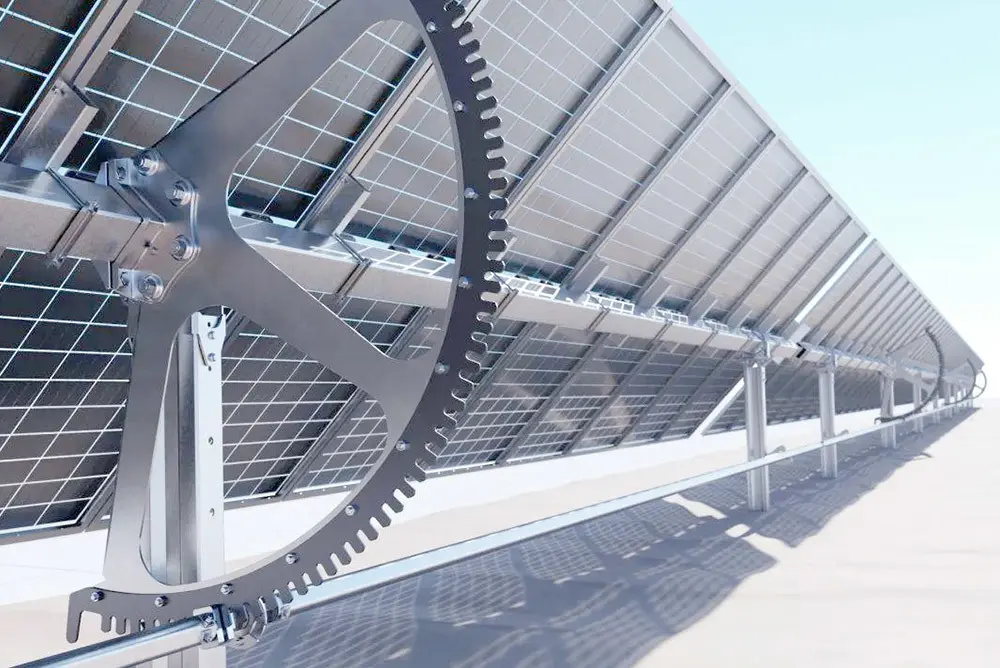

1. Innovatív beállító szerkezet nagy dőlésszögű alkalmazkodóképességgel: Ív alakú csuklós állítómechanizmussal rendelkezik, amely lehetővé teszi a folyamatos, szabad dőlésszög-állítást 5° és 60° között, rugalmasan alkalmazkodva a különböző szélességi körök napsugárzási viszonyaihoz.

2. Jelentős teljesítménynövekedés: A standard, manuálisan állítható modellek 8–12%-kal növelik a teljesítményt; Az opcionális intelligens nyomkövető modellek akár 30%-kal is növelhetik a generálást.

3. Nagy szilárdságú, korrózióálló alapanyag, amely zord környezetre is alkalmas

Fő acélszerkezet: Nagy szilárdságú Q235 és Q550 acélt használ;

Korróziógátló bevonat: 120 g/m² sűrűségű cink-alumínium-magnézium bevonat;

Korrózióállóság: megfelelt az 5000 órás sópermet tesztnek;

Szél- és terhelésállóság: Ellenáll a Beaufort-féle 13-as szeleknek; teherbírása 200 kg/m²;

Alkalmazható forgatókönyvek: Alkalmas különféle zord kültéri körülményekhez, beleértve a magas sótartalmú tengerparti területeket, nedves hegyvidékeket és árapály-síkságokat.

4. Fejlett gyártás és nagy beépítési pontosság: zökkenőmentes, integrált CNC lyukasztási és alakítási folyamatot használ moduláris, csavarozott összeszerelési felépítéssel, így nincs szükség a helyszíni hegesztésre. A beépítés síkossági eltérése 2 mm-en belül szabályozható, hatékonyan megelőzve az olyan problémákat, mint a mikrorepedések a PV modulokban és a szerkezeti deformáció.

5. Rugalmas beszerzés, szállítás és testreszabás: Könnyű általános szerkezettel rendelkezik, amely megkönnyíti a távolsági szállítást és a helyszíni halmozást. Támogatja mind a szabványos tömeges beszerzést, mind a nem szabványos testreszabást a konkrét projektkövetelmények alapján.

6. Kiterjesztett garancia és tartós szerkezet: 20 év garancia jár hozzá; a fő szerkezet hosszú távú stabilitást és meghosszabbított élettartamot biztosít.

Product Model & Core Technical Parameters

1. Alapanyag és korróziógátló kezelés: A fő test Q235/Q550 nagy szilárdságú szerkezeti acélból készül, 120 g/m²-es cink-alumínium-magnézium korróziógátló bevonattal. Átment egy 5000 órás semleges sópermet teszten, amely biztosítja a rozsdával és az öregedéssel szembeni ellenállást a hosszú távú kültéri használat során.

2. Precíziós alakítási folyamat: Zökkenőmentes, integrált precíziós hengerlési és CNC lyukasztási eljárást alkalmaz, biztosítva a pontos méretpozícionálást és a robusztus szerkezeti stabilitást.

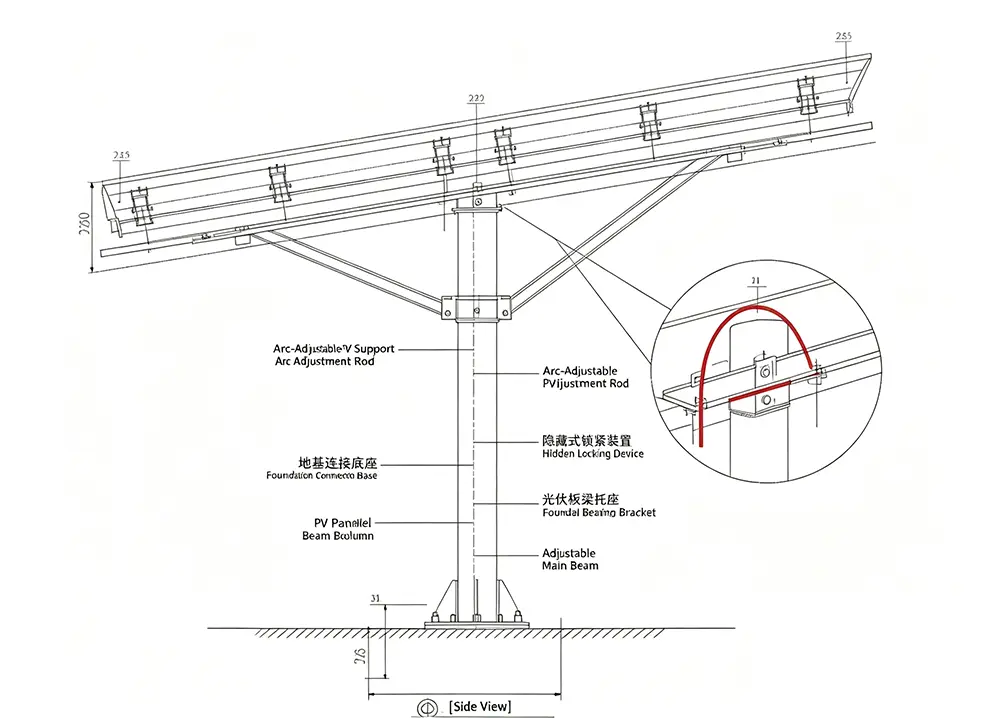

3. Szögbeállító mechanizmus: ív alakú csuklós állítómechanizmussal van felszerelve, amely 5°-60°-os beállítási tartományt kínál; a mechanizmus zökkenőmentesen működik, és ellenáll a beszorulásnak vagy deformációnak a hosszú távú használat során.

4. Teherbírás és szélállóság: Beaufort-skála 13-ig besorolt ​​szélállóságra, 200 kg/m² maximális teherbírással, megbízható teljesítményt biztosít zord kültéri körülmények között.

5. Telepítési és építési előnyök: Moduláris felépítésű, teljesen csavarozott szereléssel – így nincs szükség a helyszíni hegesztésre –, és 2 mm-es tűréshatáron belül tartja a beépítés síkságát.

6. Modul kompatibilitás: Különféle konfigurációkat támogat, beleértve az egymodulos és többsoros tömb elrendezéseket; kompatibilis a piacon kapható főbb monokristályos és bifaciális PV modulokkal.

7. Testreszabási lehetőségek: A fogasléc szélességének és fesztávjának specifikációi optimalizálhatók és beállíthatók, hogy megfeleljenek a specifikus követelményeknek, a különféle helyszíni feltételeknek megfelelően.

Alkalmazások és valós projektesetek széles választéka

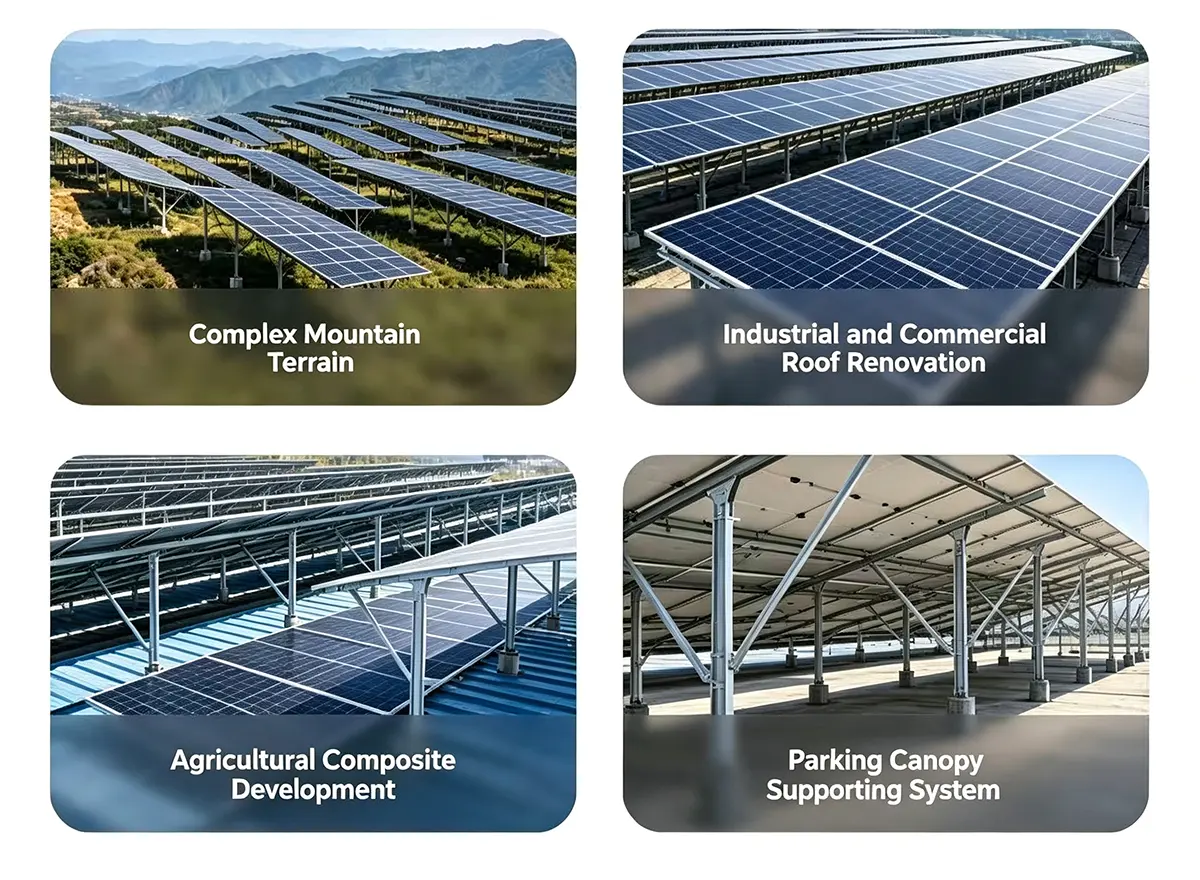

1. Változatos fotovoltaikus projektforgatókönyveket fed le: Projektek széles körére alkalmas, beleértve a C&I (kereskedelmi és ipari) színes acél cseréptetőket, a cseréptetőkre elosztott fotovoltaikus tetőket, a földre szerelt fotovoltaikus erőműveket hegyvidéki terepen, a halászati ​​fotovoltaikus és mezőgazdasági rendszereket, a fotovoltaikus kocsibeállókat és az energiatakarékos, régebbi fotovoltaikus lakossági épületeket.

2. Alkalmazható összetett kültéri környezetekhez: Alkalmas különféle domborzati és környezeti beépítésre, beleértve a nyílt síkságot, a hullámos hegyvidéki terepet, az árapályt és a magas páratartalomnak és tájfunoknak kitett tengerparti területeket.

3. Széleskörű projekttapasztalat (hazai és nemzetközi): Több mint száz benchmark projekt sikeres megvalósítása – beleértve a part menti szélálló erőműveket, a vidéki mezőgazdasági rendszereket, az ipari parkok tetőtéri napelemes épületeit és a nagyméretű fotovoltaikus autóbeállókat –, a termékeket Délkelet- és Dél-Ázsia több országába is exportálták.

4. Átfogó valós vizuális támogatás: Valamennyi együttműködési projekthez tényleges fényképeket és videókat biztosítunk a gyári gyártásról, berakodásról és szállításról, valamint az elkészült építkezésekről.

5. Egyablakos személyre szabott megoldási szolgáltatás: A helyszín domborzati és világítási viszonyai alapján modulelrendezési terveket biztosítunk, átfogó integrált megoldásokat kínálva, amelyek magukban foglalják a szerelési szerkezetet is.

Precíziós kivitelezés · Szilárd minőségbiztosítás

1. Szabványosított minőség-ellenőrzési rendszer és hiteles tesztelési adatok: A gyártás megfelel az ISO9001 minőségirányítási szabványoknak; átfogó, harmadik féltől származó tesztjelentésekkel rendelkezünk, amelyek lefedik a korróziógátló tulajdonságokat és a mechanikai teherbírást.

2. Teljes körű, zárt hurkú minőségellenőrzés: Teljes minőség-ellenőrzési láncot hoztunk létre, amely magában foglalja a nyersanyagfelvételt, a bélyegzést és a formázást, a bevonat ellenőrzését és a késztermék-mintavételt.

3. Fázisos és többszintű ellenőrzési szabványok

Nyersanyagfelvétel: Acélanyag spektroszkópiai elemzése;

Félkész termék szakasz: A lyukasztási pontosság és az alakítási méretek ellenőrzése;

Késztermék szakasz: Szabványos sópermet szimulációs vizsgálatok és teherbírási nyomáspróbák.

4. Szigorú gyári kilépési ellenőrzési követelmények: 100%-os ellenőrzési politikát alkalmazunk minden termékre, mielőtt azok elhagyják a gyárat, megakadályozva, hogy a hibás termékek a forrásnál kerüljenek a piacra.

Automatizált gyártás és tételek nyomon követhetősége: szabadalmaztatott automatizált gyártósorokkal felszerelve, amelyek precíziós mechanikus hengerlést alkalmaznak; minden tételből származó mintákat archiválunk a tétel teljes nyomon követhetősége érdekében.

Professzionális független vizsgálólaboratórium: Egy helyszíni független laboratórium rutin időjárás-ellenállási és öregedés-szimulációs teszteket végez, hogy folyamatosan ellenőrizze a termék kültéri tartósságát.

Teljes és ellenőrizhető vizsgálati dokumentáció: Kérésre valamennyi képesítési bizonyítvány és vizsgálati jegyzőkönyv elektronikus és nyomtatott példánya is rendelkezésre áll.

Közvetlen gyártó bizonyított képességekkel – alapvető versenyelőnyök

A legtöbb szabványos állítható tartókonzol a piacon egyszerű csuklópánt-szerkezeteket használ, így hosszú távú kültéri használat során nagyon érzékenyek az elakadásra, rozsdásodásra és a beállítási korlátozók meghibásodására. Ezzel szemben az ív-stílusú konzolunk továbbfejlesztett, megvastagított ív alakú pántszerkezettel rendelkezik, amely biztosítja az egyenletes terheléselosztást, megakadályozva a deformációt vagy a beragadást az évekig tartó kültéri használat során. Míg a legtöbb konkurens termék csak fix lépésenkénti beállítást kínál, termékünk fokozatmentes, folyamatos beállítást tesz lehetővé 5° és 60° között, maximalizálva a napsugárzást és növelve az energiatermelési hozamot.

Egyablakos megoldások és átfogó műszaki szolgáltatási garancia

1. Dedikált egy-az-egyre értékesítés előtti műszaki támogatás: Professzionális értékesítés előtti mérnökök gondoskodnak a projektek célzott nyomon követéséről, ingyenes előzetes terveket készítve a szerelési szerkezetek elrendezésére és a dőlésszög kiválasztására a tényleges helyszíni körülmények alapján.

2. Komplett műszaki dokumentáció átadása: a CAD kiviteli rajzokat és a mechanikai terhelési számításokra vonatkozó műszaki adatokat megrendeléskor biztosítjuk; mind a nyomtatott, mind a digitális szerelési kézikönyvet a szállítmány tartalmazza.

3. Több formátumú telepítési útmutató: A távoli online telepítési útmutató a szállítás után érhető el, illusztrált kézikönyvekkel és szabványos oktatóvideókkal alátámasztva; nagyszabású vagy összetett projektek esetén a műszaki személyzet valós idejű online segítséget nyújt a telepítési kihívások megoldásában.

4. Hosszú távú átfogó garancia: A 20 év garancia a teljes egységre vonatkozik. Komplett megoldásokat kínálunk – beleértve a javításokat és alkatrészcseréket is – a nem emberi tényezők által okozott szerkezeti minőségi problémákra a garanciális időszak alatt.

5. Hatékony értékesítés utáni válaszmechanizmus: Értékesítés utáni csapatunk napi 16 órában, a hét 7 napján teljesít szolgálatot. A rutin megkeresésekre 2 órán belül visszajelzést adunk, összetett műszaki problémákra pedig 24 órán belül átfogó megoldást nyújtunk.

6. Élethosszig tartó ingyenes technikai támogatás az ügyfelek számára: Folyamatos műszaki szolgáltatásokat nyújtunk partnereinknek, beleértve az ingyenes, teljes körű konzultációt az új projekttervekhez.

GYIK

Melyek a legfontosabb szempontok a fotovoltaikus szerelőrendszerek telepítése, üzemeltetése és karbantartása során?

Három alapvető szempontot kell figyelembe venni: Először is, alapozás – ennek figyelembe kell vennie a domborzati és terhelési számításokat; hegyvidéki területeken biztosítsa a cölöpalapozás stabilitását, a tengerparti területeken pedig robusztus, hullámálló horgonyzást. Másodszor, a dőlésszögek és a reteszelő mechanizmusok – az állítható vagy nyomkövető tartók beállítás után mechanikus reteszelést igényelnek, és erős szél (20-25 m/s feletti sebesség) vagy erős hó esetén szigorúan tilos a beállítás. Harmadszor, rutin karbantartás – rendszeresen ellenőrizze a rozsdát, a horgonyfeszességet (kritikus a rugalmas rögzítőrendszereknél) és a modulbilincseket, hogy megelőzze a modul mikrorepedését vagy szerkezeti instabilitását.

Mennyivel nő az energiatermelés az állítható PV-tartókkal a rögzített tartókhoz képest, és megéri-e a befektetés?

A rögzített tartókhoz képest a manuális vagy elektromosan állítható tartók (szezonális dőlésszög-állítással) 5–10%-kal növelhetik az energiatermelést a közepes és magas szélességi körökben; Az egytengelyes nyomkövető tartók 15–20%-kal, a kéttengelyes nyomkövető tartók pedig 25–30%-kal növelhetik a teljesítményt. Az, hogy megéri-e a beruházást, a projekt léptékétől függ: a kisméretű lakossági projekteknél a fix szerelvényeket kell előnyben részesíteni (az alacsonyabb költségek miatt), míg a közepes és nagy földre szerelt erőműveknél a helyi napfény időtartamától és az áramdíjaktól függ a választás – a nyomkövető vagy állítható tartók általában 3-5 éven belül megtérülnek a befektetésen.

Hogyan válasszuk ki a PV szerelési anyagokat, és milyen tényezők számítanak a különböző környezetekben?

A főbb anyagok közé tartozik a szénacél (tűzi horganyzott), alumíniumötvözet, rozsdamentes acél és polimer anyagok (szénszál/aramid). Költséghatékonysága és korrózióállósága miatt a szénacél a preferált választás szabványos szárazföldi projektekhez. Tengerparti, sóspray vagy "halászati ​​PV-komplementer" környezetben az alumíniumötvözet vagy a rozsdamentes acél előnyös a korrózióállóság fokozására. A polimer anyagok alkalmasak nagy magasságú helyekre vagy könnyű szerkezeteket igénylő forgatókönyvekre; bár a költségek magasabbak, jelentős előnyökkel járnak a súlycsökkentés terén.

Melyek a fotovoltaikus rögzítőrendszerek fő típusai, és milyen forgatókönyvekre alkalmasak az egyes típusok?

A fotovoltaikus rögzítőrendszerek elsősorban négy típusba sorolhatók: rögzített tartók, állítható tartók (kézi/elektromos), rugalmas tartók és nyomkövető tartók (egytengelyes/kéttengelyes). A rögzített rögzítők alkalmasak kisméretű, földre szerelt vagy tetőtéri projektekhez korlátozott költségvetéssel és sík terepen. Az állítható tartók ideálisak a közepes és magas szélességi körökben, mivel dőlésszögük szezonálisan módosítható az energiatermelés fokozása érdekében. A rugalmas tartók alkalmasak összetett terepekre – például hegyvidéki területekre vagy „halászat-napelem hibrid” projektekre – és hosszú fesztávú alkalmazásokhoz. A nyomkövető tartók a legjobbak a nagyméretű, földre telepített növényekhez sivatagokban vagy bőséges napfényes síkságokon; miközben a legmagasabb energiatermelési hatékonyságot kínálják, magasabb költségekkel és karbantartási igényekkel is járnak.

Szabványosított csomagolás és hatékony logisztikai szállítás

1. Szabványos moduláris csomagolási kialakítás: Az ív alakú, állítható napelemes rögzítőkeret modulokra van szétszerelve, és a szabványoknak megfelelően csomagolják. A hosszú profilokat megvastagított szőtt zsákokkal rögzítik és acélpánttal erősítik meg; a kis tartozékokat – például csavarokat, csatlakozókat és zsanérokat – külön vízálló, szőtt zacskókba csomagolják, egyértelmű feliratozással, hogy elkerüljék a veszteséget vagy a keveredést.

2. Kétrétegű esővédelem, amely alkalmas távolsági szállításra: Az egész szállítmány esőálló védelemmel rendelkezik, amely képes ellenállni a nagy távolságú tengeri vagy szárazföldi szállításnak, és ellenáll a be-/kirakodás közbeni kopásnak, valamint az eső és a nedvesség okozta károknak.

3. Több szállítási móddal kompatibilis: Az áruk közvetlenül a projekt helyszínére szállíthatók teherautóval, vagy konténerekbe csomagolhatók, hogy megfeleljenek a tengerentúli export követelményeinek.

4. Közvetlen szállítás saját gyárunkból rugalmas, szabályozható szállítási időkkel: A szállítmányok közvetlenül a tiencsini gyártóüzemünkből származnak; szabványos tételek raktárról elérhetőek...

5. Teljesen látható szállítási folyamat az egyszerű ellenőrzés érdekében: Minden szállítmányhoz valós idejű fényképeket biztosítunk a rakodási folyamatról és egy részletes rakományjegyzéket. A tételeket a betöltés előtt darabonként megszámlálják és ellenőrzik, a dokumentációt/képeket pedig megosztják az ügyféllel, hogy az átvételkor könnyebben ellenőrizhető legyen.
