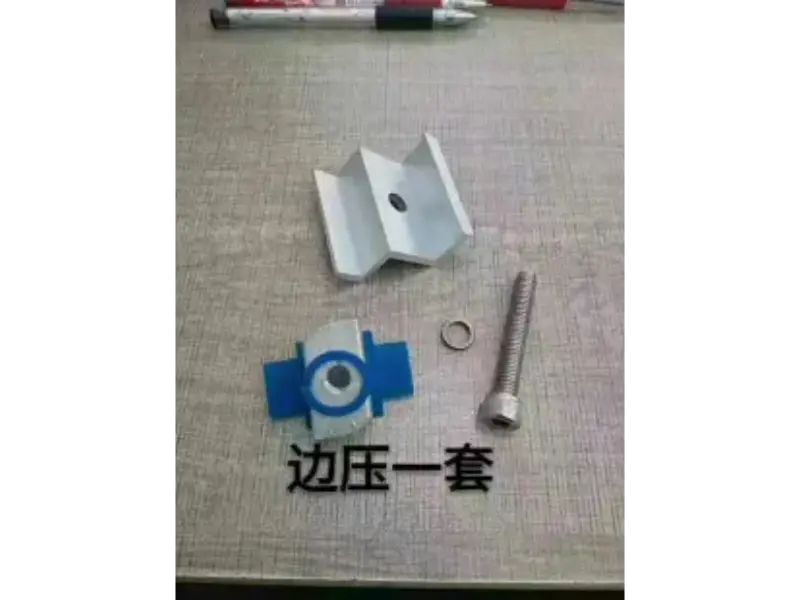

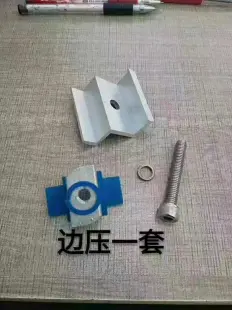

Alumíniumötvözet élrögzítő blokkokat szerelnek fel az első és az utolsó napelem modulok külső szélére egy fotovoltaikus (PV) tömbben. Rögzítik a modulokat a szerelősínekhez, korlátozzák a végpontok elmozdulását, és ellenállnak a külső erőknek, például erős szélnek és hóterhelésnek. A középső bilincsekkel együtt egy komplett modulrögzítő rendszert alkotnak. Minden egységhez 304 rozsdamentes acél T-csavar és anya tartozik, valamint egy opcionális EPDM csúszásgátló gumibetéttel, amely megvédi a modul alumínium keretét a benyomódásoktól vagy elcsúszástól. A szerkezeti kialakítás megkönnyíti a vízelvezetést és az elfolyást, segít minimalizálni a por és hó felhalmozódását. Ezek a bilincsek alkalmasak egy- és kétüveges modulokhoz is, lakossági, kereskedelmi, ipari és közüzemi méretű, földre szerelt napelemes erőművekhez; adott modulvastagság alapján is testreszabhatók.
A 6005-T5 vagy 6063-T5 alumíniumötvözetből készült alumíniumötvözet élrögzítő blokkok kiváló szilárdság/tömeg arányt kínálnak. Rendkívül merevek és ellenállnak a hosszan tartó terhelés hatására bekövetkező deformációnak, csökkentve a PV-tömb összsúlyát – ezáltal csökkentve a tetők és a tartószerkezetek terhelését –, miközben leegyszerűsítik a kezelést és a telepítést.
A ≥10 μm oxidréteg vastagságú eloxált bevonattal ezek a bilincsek stabilak maradnak még tengerparti, sópermetes vagy nedves környezetben is. Átfogó, házon belüli korróziógátló eljárással támogatva 25 éves korrózióvédelmi garanciát adnak rájuk, ami csökkenti az alkatrészcserével vagy a rozsdamentesítéssel kapcsolatos hosszú távú üzemeltetési és karbantartási költségeket.
A belső felület csúszásgátló fogazattal rendelkezik, amelyek EPDM gumibetéttel kombinálva növelik a súrlódást, hogy megakadályozzák a modul elcsúszását. Ez a kialakítás védi a modulkeretet is, megelőzve az alumínium keret és az üveg bemélyedését vagy sérülését, biztosítva a modulok hosszú távú, biztonságos működését.
A moduláris felépítés szükségtelenné teszi a komplex helyszíni feldolgozást. A telepítést egy személy is elvégezheti, ami csökkenti a magasban végzett munka kihívásait, jelentősen lerövidíti az építési határidőket, és segít a tulajdonosoknak megtakarítani a munkaerőt és a projekt időtartamát. 5. Széles alkalmazkodóképesség:
Kompatibilis a hagyományos 30/35/40 mm vastagságú napelem modulokkal, nem szabványos, testreszabott méretek támogatásával. A különböző gyártóktól származó különféle vázszerkezetek és modulok befogadására tervezett egyetlen ellátórendszer számos projekt profilkövetelményét képes kielégíteni.
Az alumíniumötvözet élrögzítő blokkokat úgy tervezték, hogy megfeleljenek a szerkezeti terhelési követelményeknek az erős szélnek és erős havazásnak kitett területeken. A középső bilincsekkel együtt használva biztosítják a napelemsor általános stabilitását. Mivel a bilincseket és a rögzítősíneket ugyanaz a gyártó szállítja, nagyfokú pontosságot kínálnak, minimálisra csökkentve az olyan problémákat, mint például a rossz illeszkedés vagy a helyszíni összeszerelés során a csúszás.
Csak elsődleges alumínium tuskót használnak; újrahasznosított vagy hulladék alumínium szigorúan tilos. A beérkező nyersanyagok véletlenszerű minőségellenőrzésen esnek át, hogy kiküszöböljék a nem megfelelő alapanyagokat a forrásnál, biztosítva ezzel az állandó mechanikai tulajdonságokat és a hosszú távú korrózióállóságot.
Szigorú ellenőrzéseket végeznek az extrudálás, a megmunkálás és a felületkezelés során. A mérettűrések szigorúan ellenőrzöttek, és a tömeggyártás megkezdése előtt „első cikk szerinti” ellenőrzéseket hajtanak végre a kritikus méreteknél, biztosítva a konzisztens illeszkedést és rögzítési teljesítményt minden bilincs-tételnél.
A termékeket véletlenszerűen tesztelik a megjelenés, az oxidréteg vastagsága, a keménység és a kihúzható teherbírás tekintetében. Tesztjelentések készíthetők annak biztosítására, hogy minden teljesítménymutató megfelel-e a projekt elfogadási kritériumainak.
Az alumíniumötvözet élrögzítő blokkok ISO9001 és CE tanúsítvánnyal rendelkeznek. Anyagtanúsítványokat és garanciális dokumentációt minden szállítmányhoz mellékelünk, amelyek megfelelnek a hazai pályázatok, valamint a tengerentúli projektek ellenőrzési és vámkezelési követelményeinek.
Az alkatrészeket egyedileg csomagolják és megerősített külső kartondobozokba helyezik, hogy megakadályozzák a tengeri vagy szárazföldi szállítás során bekövetkező sérüléseket vagy deformációkat, csökkentve annak kockázatát, hogy az áruk használhatatlan állapotban érkezzenek.
Értékesítés utáni szolgáltatás
Díjmentes segítséget nyújtunk termékválasztásban, szerelési tervezésben, teherhordó műszaki tanácsadásban, beleértve a projektterv áttekintését is. Vásárlás előtt segítünk meghatározni a megfelelő specifikációkat a projekt szél/hóterhelési követelményei és a modulvastagság alapján; a telepítési szakaszban átfogó szerelési útmutatót kínálunk.
Normál kültéri használati körülmények között az alumíniumötvözet élrögzítő tömbökre 25 év korróziógátló, a rozsdamentes acél kötőelemekre pedig 10 év anyag- és gyártási hibákra terjedő garancia vonatkozik.
Gyártási hibákból eredő minőségi problémák esetén cserét, cserét vagy tárgyalásos kompenzációt kínálunk. Gyors választ adunk az ellenőrzésre fényképekkel, hogy biztosítsuk, hogy a projekt ütemezését ne késleltesse az összetevők problémája.
A gyártás ütemezése a projekt ütemezése szerint történik, a szakaszos szállítások támogatásával. Export rendelésekhez csomagoló és vámkezelési dokumentációt biztosítunk, valamint támogatjuk a különböző kereskedelmi feltételeket, biztosítva a megfelelő időben történő kiszállítást belföldi és nemzetközi megrendeléseknél egyaránt.
Gyors koordinációt biztosítunk a műszaki kérdésekben, és távirányítást biztosítunk a helyszíni telepítéshez és üzembe helyezéshez. A telepítés során felmerülő, méretekkel vagy illeszkedéssel kapcsolatos kérdésekre azonnal válaszolunk az interneten. A kiszállítást követően rendszeres nyomon követést végzünk, hogy figyelemmel kísérjük a termék teljesítményét a helyszínen, és visszajelzéseket gyűjtsünk a termékválasztás optimalizálása érdekében a jövőbeli projektekben.
V: Nem cserélhetők fel. A középső bilincsek a modulok közé vannak felszerelve, hogy egyidejűleg két szomszédos panelt rögzítsenek, míg az alumíniumötvözet élrögzítő blokkokat a tömb végeire szerelik fel a modul külső szélének rögzítésére; mindkettő szükséges a tömb teljes biztosításához.
V: A bilincsek belső nyílásokkal rendelkeznek, amelyeket meghatározott modulvastagságokhoz terveztek; egyszerűen illessze a bilincset a tényleges modulvastagsághoz. EPDM gumibetétekkel vannak felszerelve a modulkeret párnázására és védelmére. A megfelelő meghúzás nem károsítja az üveg- vagy alumíniumkeretet, bár a nyomatékot meghaladó erő nem ajánlott.
V: Igen, az alumíniumötvözet végbilincsek egyenként is megvásárolhatók. A középső bilincsek és rögzítők külön is rendelhetők, és minden méretű rendelést elfogadunk, a kis tételtől a nagy tételig.
V: Igen, kompatibilisek mind az együveges, mind a duplaüveges modulokkal. Rendeléskor egyszerűen adja meg moduljainak vázszerkezetét és vastagságát, mi pedig biztosítjuk a megfelelő hornyokat és gumitömítés-konfigurációkat.
V: Alumíniumötvözet élbilincseink ≥10 μm vastagságú eloxált bevonattal rendelkeznek, amely stabil sópára ellenállást biztosít – ideális párás tengerparti környezetekhez. 25 év korrózióvédelmi garancia is jár rájuk. A rendkívül korrozív ipari zónák esetében lehetőség van vastagabb eloxált bevonat kialakítására.
V: A szabványos specifikációk esetén a termékek általában raktáron vannak, és 7–10 munkanapon belül kiszállításra kerülnek. Nem szabványos, egyedi méretek vagy meghatározott vastagságok esetén az átfutási idő körülbelül 15–25 munkanap; a pontos idővonalat a rendelés leadása előtt visszaigazoljuk.
