Földcsavaros horgony

A Guojian gyárból származó Ground Screw Anchor alapozási megoldásunk hatékonyan kezeli a hagyományos betonalapok számos fájdalmas pontját, mint például a hosszú építési időszak, a talaj jelentős zavarása és a nehéz hely helyreállítása. Mindegyik cölöp stabil nyomó- és felemelési ellenállással rendelkezik, és alkalmas különféle összetett geológiai körülményekre, mint például agyag, homokos talaj és visszatöltés. Átfogó szolgáltatásokat nyújtunk, beleértve a részletes mérnöki tervezést, harmadik féltől származó ellenőrzési jelentéseket, szakaszos szállítást és helyszíni műszaki útmutatást a projekt teljes életciklus-költségének csökkentése érdekében.

• Nem egy általános, szabványos szerelvény: Bár a piacon lévő csavarcölöpök hasonlónak tűnhetnek, tényleges teherbíró képességük többszörösen változhat az olyan körülményektől függően, mint a visszatöltés, a hegyvidéki lejtők vagy a szikes-lúgos talaj. A hazai megújulóenergia-projektekkel kapcsolatos széleskörű tapasztalatokra támaszkodva a paramétereket – például a lapát osztását, a lapátátmérőt és a csőfalvastagságot – konkrét talajnyírási jellemzők alapján szabjuk testre, ahelyett, hogy „egy méretben” specifikációt alkalmaznánk a különböző geológiai feltételekhez.

• Betonmentes, száraz beépítési mód: A cölöp mechanikus talajba csavarásával történik, így nincs szükség földmunkára, zsaluzásra, betonöntésre és térhálósításra. A cölöp azonnal megtámasztja a felépítményt a telepítés után, így ideális időérzékeny projektekhez, mint például a gyors hálózati csatlakozást igénylő fotovoltaikus (PV) berendezésekhez.

• Sokoldalú felépítménykompatibilitás: A cölöptetők különféle csatlakozókkal – például karimákkal vagy csatlakozólemezekkel – felszerelhetők, hogy közvetlenül csatlakozzanak a fotovoltaikus rögzítőrendszerekhez, a kocsibeálló oszlopokhoz, az energiatároló egység alapjaihoz és a könnyű acél kerítésszerkezetekhez, lehetővé téve az alap és felépítmény gyors összeszerelését.

• Környezetbarát és újrahasznosítható: Az eljárás során nem keletkezik szilárd betonhulladék. A projekt módosítása, áthelyezése vagy leszerelése során a cölöpök épségben lecsavarhatók és kiemelhetők, a lehető legnagyobb mértékben megőrizve az eredeti felszíni tájat; Ez alkalmassá teszi őket szigorúan szabályozott helyekre, például ökológiai rezervátumokra és hegyvidéki erdőterületekre.

• Proaktív kockázatkezelés: Mintavizsgálatot és előzetes modellválasztást kínálunk az ügyfél által biztosított geológiai felmérési jelentések alapján, ezzel segítve megelőzni a költséges utómunkálatokat, amelyeket olyan problémák okoznak, mint a cölöpök elcsúszása vagy az elégtelen teherbíró képesség.

Talaj-halom kölcsönhatási mechanizmus

A csavarcölöpök teherbíró képessége nem csupán az acélcsőfal és a talaj közötti súrlódástól függ; egy szinergikus háromrészes mechanizmuson keresztül működik: tengelysúrlódás + a spirális lapátok végcsapágy-ellenállása + reteszelő/reteszelő erő a lapátok és a talaj között. 1. A fúróberendezés kimenő nyomatéka a teljes spirális cölöpöt állandó sebességgel a talajba csavarja; a spirális pengék bevágják és összenyomják a környező talajt, tömör talajkorongokat hozva létre a lapátok felett és alatt.

2. A felülről érkező függőleges terheléseket ezek a tömörített talajtárcsák támogatják; felemelési körülmények között a pengék szilárdan rögzülnek az alatta lévő talajba, megakadályozva a cölöp közvetlen kihúzását.

3. A vízszintes szélterhelést a cölöpakna fala és a környező talaj kölcsönhatása által biztosított oldalirányú visszatartás ellensúlyozza.

Gyakorlati betekintés: A pengeemelkedést a fúróberendezés nyomatékához kell igazítani. Ha a menetemelkedés túl nagy, az alacsony nyomatékú berendezések nem tudják behajtani a halmot; Ha a dőlésszög túl kicsi, a beépítés lassú, és az eredeti talajréteg felborul, ami tulajdonképpen csökkenti a cölöp teherbíró képességét – ezt a részletet gyakran figyelmen kívül hagyják a piacon lévő olcsó spirális cölöpök.

Gyártási folyamat és minőségellenőrzés

A Ground Screw Anchor rejtett földalatti alkatrészek, amelyeket a telepítés után nem lehet szemrevételezéssel ellenőrizni; ezért a minőségellenőrzést a gyártási szakaszban kell megvalósítani. A Guojian átfogó, teljes körű minőségellenőrzési láncot alkalmaz:

1. Beérkező anyagok ellenőrzése: Az anyagtanúsítványokat minden egyes acélcső-alapanyagra vonatkozóan ellenőrzik, a falvastagságot és a folyáshatárt pedig helyszíni ellenőrzésnek vetik alá, hogy megakadályozzák a nem megfelelő vagy vékony falú csövek gyártásba kerülését.

2. CNC vágás és egyengetés: A csöveket rögzített hosszúságúra vágják és kiegyenesítik; a cölöptest túlzott görbülete közvetlenül veszélyeztetné a függőlegességet a telepítés során.

3. Helical Blade Forming and Assembly Welding: Blades are rolled using specialized molds to ensure uniform pitch; continuous full welding is used instead of intermittent spot welding; welds are ground smooth to eliminate porosity and cold welds (cold welds are a frequent cause of pile failure under high-wind conditions).

4. Tűzihorganyzás: A GB/T 13912 szabvány szigorú betartása, beleértve a pácolást, folyasztószerezést, cinkbe merítést 450–460 °C-on és passziválást; az átlagos cinkbevonat vastagság ≥85 μm, vastagabb bevonattal sós-lúgos vagy tengerparti környezetben.

5. Végső ellenőrzés és kiszállítás: A megjelenés szemrevételezése, a cinkbevonat vastagságának helyszíni ellenőrzése és a kritikus méretek újramérése; Tömeges megrendelés esetén anyagjelentések és horganyzási vizsgálati jegyzőkönyvek is rendelkezésre állnak.

Figyelmeztetés a buktatókra: A piacon néhány alacsony árú termék hideg- vagy csak részleges horganyzást alkalmaz; ezek a földalatti telepítés után 2-5 éven belül berozsdásodhatnak, közvetlenül veszélyeztetve az alapozás szerkezeti integritását.

Kiválasztási útmutató és buktatók elkerülése

1. PV rögzítési alapok: előnyben részesítse a folytonos spirális lapátokat; visszatöltött területeken gondoskodjon arról, hogy a kések stabil, tömör talajrétegen feküdjenek, ne laza tölteten.

2. PV autóbeálló alapok: A kocsibeállók jelentős szélterhelésnek vannak kitéve; előnyben részesítse a nagy átmérőjű, vastag falú csavarcölöpöket, amelyek megerősített karimás csatlakozólemezekkel párosulnak, és kerülje a könnyű, kis specifikációjú cölöpöket. 3. Kerítés/védőkorlát alapok: Elsősorban oldalirányú terheléseknek kitéve; összpontosítson a beágyazási mélység szabályozására az oldalsó stabilitás fokozása érdekében; költséghatékony specifikációk megfelelőek.

4. Tengerparti sós-lúgos zónák: A szabványos hideghorganyzott termékek nem megfelelőek; vastagított tűzihorganyzott bevonatok szükségesek a földalatti korrózió és leromlás késleltetése érdekében.

Valós projektesettanulmányok

• Hegyi bázisú földi fotovoltaikus projekt: 114 mm átmérőjű csavarcölöpöket használtak a hagyományos független betonalapok helyettesítésére, jelentősen csökkentve a földmunkák kiásását; the overall foundation construction period was shortened by 60%, meeting grid-connection deadlines.

• Gyári PV autóbeálló projekt: Használt testreszabott, kiterjesztett magasságú karimás csavarcölöpök; helyszíni betonöntésre nem volt szükség, mivel az acéloszlopokat közvetlenül a cölöpökre csavarozták, lerövidítve a helyszíni beépítési ciklust.

• Ökológiai Szabályozási Zóna Kerítésprojekt: A befejezés után az összes csavarcölöpöt lecsavarták és visszaszerelték, így nem maradt betonmaradvány a felületen, és megfelelt a helyszín helyreállítására vonatkozó előírásoknak.

GYIK: Beszerzési folyamat

Q1: Ön a közvetlen gyártó? Mi a minimális rendelési mennyiség (MOQ)?

V: A Guojian (Tianjin) Steel saját feldolgozósorokat üzemeltet, és támogatja a kis tételes mintavételt és a csavarcölöpök nagyszabású projektellátását; a MOQ 30 tonna.

Q2: Tudsz mintákat adni? Mennyi a minták átfutási ideje?

V: Igen, minták állnak rendelkezésre; a szabványos specifikációkat 3-5 napon belül szállítják, míg a nem szabványos egyedi minták 7-10 munkanapot vesznek igénybe.

Q3: Mi a tipikus szállítási idő?

V: A szabványos piaci specifikációkat 3–7 napon belül kézbesítjük; a nem szabványos testreszabás (csőátmérővel, repüléssel vagy csatlakozókkal) 7-12 munkanapot vesz igénybe; nagy rendelés esetén lépcsőzetes szállítás egyeztethető.

4. kérdés: Tud anyagtanúsítványokat és galvanizálási vizsgálati jelentéseket adni?

V: Tömeges megrendelések esetén acélcső anyagbizonyítványokat és galvanizálási vizsgálati jegyzőkönyveket biztosítunk a projektdokumentációhoz és az átvételhez.

5. kérdés: Használhatók csavarcölöpök sziklás rétegekben?

V: A nagy, tömör kőzetrétegek nem alkalmasak közvetlen beépítésre; mállott kőzet- vagy kavicsrétegek esetén megerősített cölöpök használhatók, a rendelkezésre bocsátott geológiai adatokon alapuló megvalósíthatósági értékelés alapján.

6. kérdés: Hogyan számítják ki a jótállási időt?

V: A garancia a nyersanyagokra és a hegesztési/gyártási folyamatra vonatkozik; a földalatti korrózióval kapcsolatos élettartam a korróziógátló kezeléstől és a talaj helyi pH-értékétől függ (partmenti szikes-lúgos környezet esetén vastagabb horganyzott bevonatra váltás javasolt).

Csomagolás, szállítás és értékesítés utáni támogatás

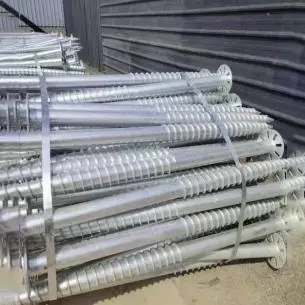

• Csomagolás: Acél pánttal van ellátva, hogy megakadályozza a szállítás közbeni ütközés okozta deformációt; a karimákat és a csatlakozó lemezeket külön csomagoljuk.

• Szállítás: Konténer rakodás lehetséges; csomagolólisták biztosítottak.

• Technikai támogatás: Írásos telepítési útmutató biztosított; a nagyobb projektek esetében online műszaki tájékoztatók állnak rendelkezésre a cölöpverési nyomaték, a függőleges vezérlés és az elfogadási kritériumok magyarázatára; segítségnyújtás az építési források koordinálásához is rendelkezésre áll.
